Quick-Schelle, lichtgrau
Art.Nr. 2149010 | EAN 4012195583936
Art.Nr. / Typ
Nenngröße
kl. VKE: 100 Stück
100Stück
Beschreibung
Aufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder proQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Auszugwerte | 75 N |
| Befestigungsart | Schraubloch |
| Bruchlast | 0,09 kN |
| Dimension | M20 |
| Farbe | lichtgrau; RAL 7035 |
| Geschlossen | nein |
| Halogenfrei | ja |
| Mit Einlage | nein |
| Nenngröße | M20 |
| Spannbereich D max. | 20 mm |
| Spannbereich D min. | 20 mm |
| UV-beständig | nein |
| Werkstoff | Polypropylen |

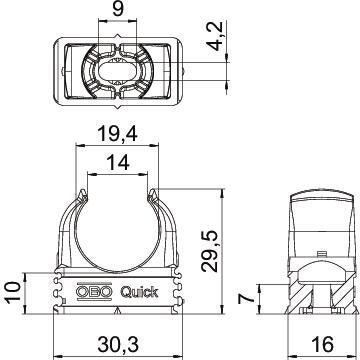

Abmessungen
| Maß A | 30,3 mm |
|---|---|
| Maß B | 16 mm |
| Maß C | 14 mm |
| Maß D | 19,4 mm |
| Maß E | 9 mm |
| Maß F | 4,2 mm |
| Maß h | 10 mm |
| Maß H | 29,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nenngröße
Art.Nr.
2955 M16
M16
2149004
2955 M20
M20
2149010
2955 M25
M25
2149016
2955 M32
M32
2149022
2955 M40
M40
2149028
2955 M50
M50
2149034
2955 M63
M63
2149040
