Kabelleiter mit Trapez-Sprosse, leicht A4
Kabelleiter mit Trapez-Sprosse, leicht A4
Art.Nr. 7099706 | EAN 4012196509812
Art.Nr. / Typ
7099706 / SL 42 150 A4
Länge
2000 mm
Breite
150 mm
Funktionserhalt
nein
Holmstärke
3 mm
kl. VKE: 2 m
2m
Beschreibung

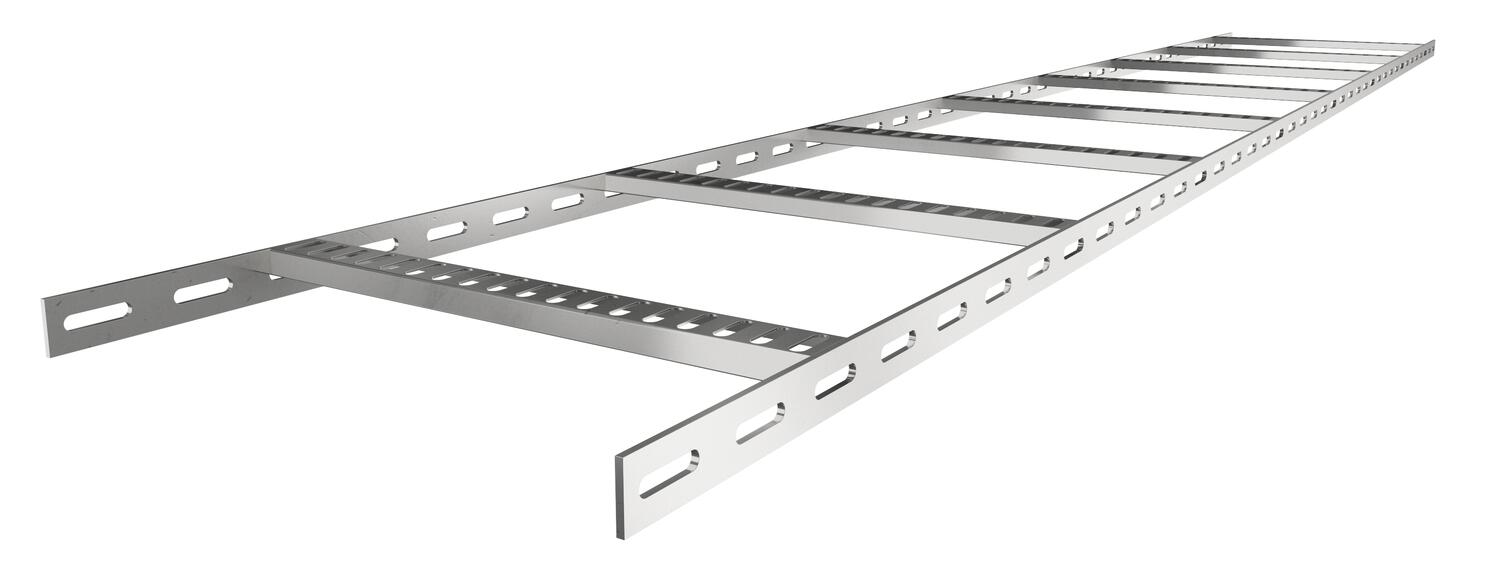

Schiffsbau-Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,351 kg CO₂e / 1 Meter |
| Dimension | 25x156x2000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 250 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 25 mm |
| Länge | 2000 mm |
| Maß B | 156 mm |
Belastungen
| Stützabstand 1,0m | 1,6 kN/m |
|---|---|
| Stützabstand 1,5m | 0,65 kN/m |
| Stützabstand 2,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
