90°-Bogen mit Trapez-Sprosse A4
90°-Bogen mit Trapez-Sprosse A4
Art.Nr. 7098674 | EAN 4012196515707
Art.Nr. / Typ
7098674 / SLB 90 42 150 A4
Breite
150 mm
Holmstärke
3 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

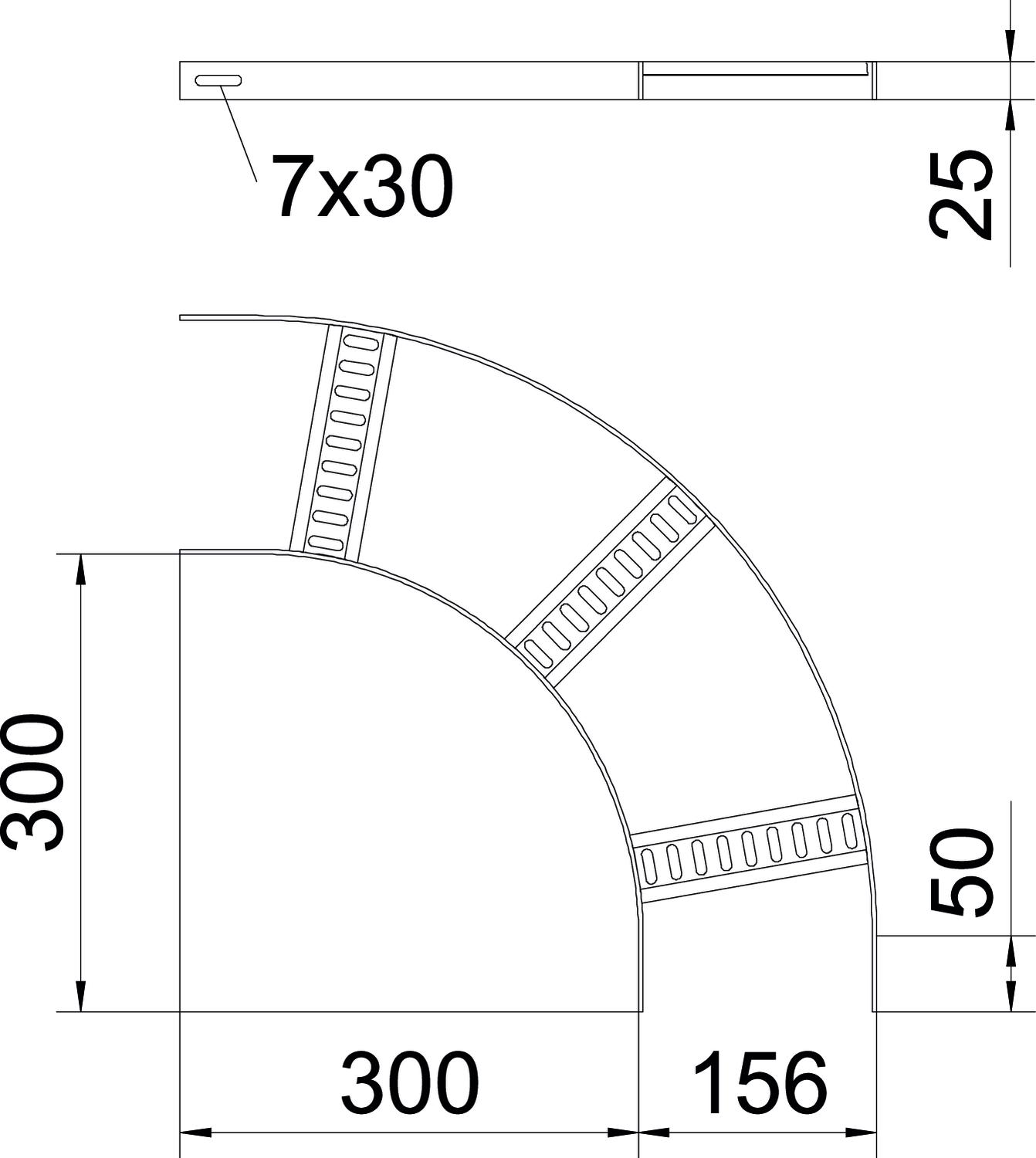

90° Bogen für Schiffsbau-Kabelleiter Typ SL 42 mit der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | ohne Verbinder |
| Dimension | B156mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | ja |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 25 mm |
