Vertikalkrümmer, 3-zügig, Kanalhöhe 48 mm
Art.Nr. 7400665 | EAN 4012197349776
- Produktbeschreibung
-
Produktbeschreibung

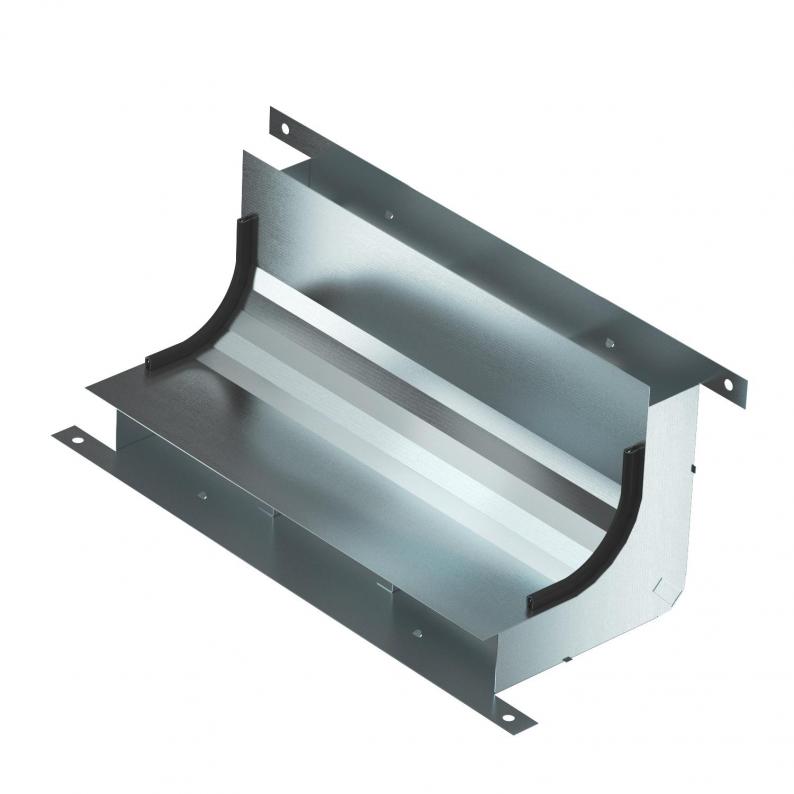

Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen).
-
- Technische Daten
-
Technische Daten

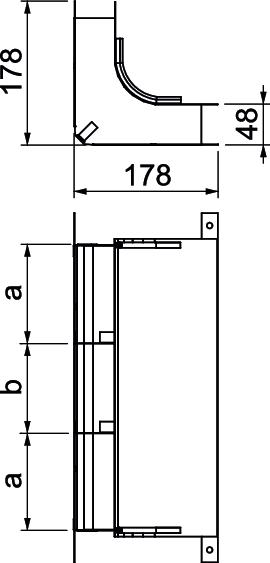

Anzahl der festen Trennwände 2 Anzahl der Züge 3 St. Breite 350 mm Dimension 430x177,7x177,7 Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal ja Höhe 48 mm Kanalbreite min. 350 mm Kanalhöhe min. 48 mm Länge 178 mm Maß a 120 mm Maß b 110 mm Maß h 48 mm Oberfläche bandverzinkt Querschnitt Zug a 5225 mm² Querschnitt Zug b 5012 mm² Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt KV3 35048-2 / 7400665 , 0.17MB , pdfKonformitätserklärung KV3 35048-2 / 7400665 , 0.18MB , pdfMontageanleitung Im-Beton-Kanalsystem IBK , 2.68MB , pdfMontageanleitung Estrichüberdecktes Kanalsystem EÜK Generation 3 , 76.05MB , pdfMontageanleitung Estrichüberdecktes Kanalsystem EÜK Generation 4 , 19.88MB , pdf
