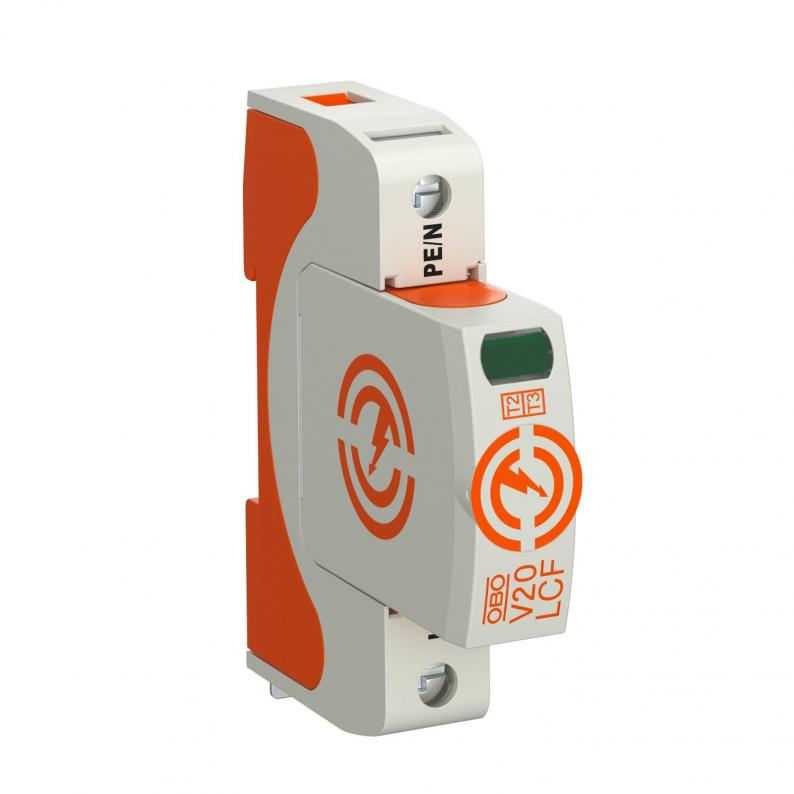

Überspannungsableiter V20, leckstromfrei, 1-polig
Art.Nr. 5095526 | EAN 4012196818754
- Produktbeschreibung
-
Produktbeschreibung
Überspannungsableiter Typ 2
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 30 kA (8/20) pro Pol durch hochleistungsfähige Reihenschaltung aus Varistor und Funkenstrecke
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
- Technische Daten
-
Technische Daten
Ansprechzeit <25 ns Ausblasend nein Ausführung der Pole 1 Betriebstemperatur max. 80 °C Betriebstemperatur min. -40 °C Dimension 280V Drehmoment 4 Nm Fernsignalisierung nein Gehäusewerkstoff Überspannungsschutzbauteile PA UL 94 V-0 Höchste Dauerspannung (L-N) 280 V Höchste Dauerspannung AC 280 Integrierte Vorsicherung nein Kurzschlussfest ja Leiterquerschnitt flexibel (feindrähtig) max. 2 AWG Leiterquerschnitt flexibel (feindrähtig) max. 35 mm² Leiterquerschnitt flexibel (feindrähtig) min. 1,5 mm² Leiterquerschnitt flexibel (feindrähtig) min. 16 AWG Leiterquerschnitt starr (ein-/mehrdrähtig) max. 2 AWG Leiterquerschnitt starr (ein-/mehrdrähtig) max. 35 mm² Leiterquerschnitt starr (ein-/mehrdrähtig) min. 16 AWG Leitungsart für Überspannungsschutzgeräte Energieleitung AC Maximale Vorsicherung 160 A Maximaler Ableitstoßstrom (8/20 μs) 30 kA Maximaler Ableitstoßstrom (8/20 μs) [L-N] 30 kA Maximaler Ableitstoßstrom (8/20 μs) [N-PE] 60 kA Montageart Hutschiene 35 mm Nennableitstoßstrom (8/20 µs) 20 kA Nennableitstoßstrom (8/20 µs) [L-N] 20 kA Nennableitstoßstrom (8/20 µs) [N-PE] 40 kA Nennspannung AC (50 / 60 Hz) 230 V Netzform sonstige Netzform DC nein Netzform IT nein Netzform sonstige nein Netzform TN ja Netzform TN-C ja Netzform TN-C-S ja Netzform TN-S ja Netzform TT nein Prüfklasse Typ 2 ja Schutzart IP20 Signalisierung am Gerät optisch SPD nach EN 61643-11 Typ 2 SPD nach IEC 61643-1 class II TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V Zulassungen VDE Abmessungen
Mindestabstand 1,5 mm Anschlussmöglichkeiten
Ableitstoßstrom (8/20 µs) [gesamt] 30 kA Anschlussquerschnitt FM-Klemmen max. 1,5 mm² Anschlussquerschnitt FM-Klemmen max. 16 AWG Anschlussquerschnitt FM-Klemmen min. 0,5 mm² Anschlussquerschnitt FM-Klemmen min. 21 AWG Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz 50 kA eff Leiterquerschnitt starr (ein-/mehrdrähtig) min. 1,5 mm² Max. netzseitiger Überstromschutz 160 A gL/gG Restspannung [L-N] @ 1 kA 0,8 kV Restspannung [L-N] @ 5 kA 1 kV Schaltleistung AC 230 V; 0,5 A Schaltleistung DC 230 V; 0,1 A / 75 V; 0,5 A Schutzpegel [L-N] ≤1,5 SPD nach UL 1449 Type 4 TOV-Spannung [L-N] - fail safe mode - 120 min 440 V TOV-Spannung [L-N] - withstand mode - 5 s 335 V - Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt V20-LCF-1-280 / 5095526 , 0.25MB , pdfMontageanleitung Montageanleitung V20-...-280 , 0.07MB , pdfMontageanleitung Surge Controller V20-LCF...280 , 3.10MB , pdf
