Hinweis: Dieser Artikel ist ein Auslaufartikel.
Den Nachfolgeartikel finden Sie hier: 5088455 / Generatoranschlusskasten Typ 2 für 4 Strings

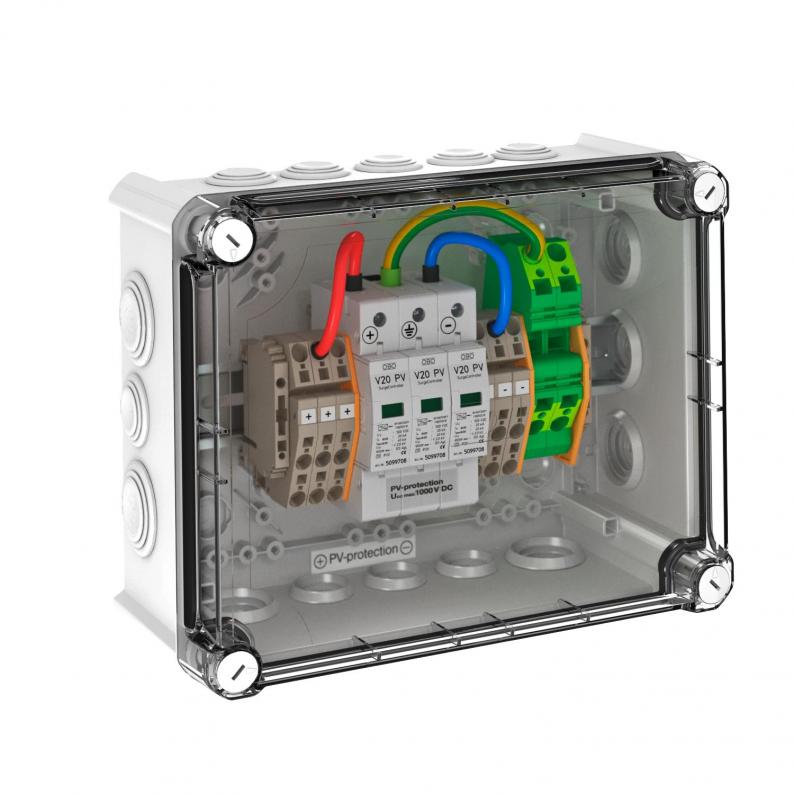

PV-Systemlösung Typ 2 für WR mit 1 MPP-Tracker, 1000V DC
Art.Nr. 5088657 | EAN 4012196775583
- Produktbeschreibung
-
ProduktbeschreibungSystemlösung für PV-Wechselrichter mit 1 separaten MPP-Tracker
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
• pro Schutzgerät sind 8 Klemmstellen bis 6 mm² im Gehäuse bereits vorinstalliert, bis 30 A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
- Technische Daten
-
Anschlussmöglichkeiten
Anschlussart Generatoranschlusskasten Zugfederklemme Ansprechzeit <25 ns Anzahl MPPT 1 Ausführung Typ 2 im Gehäuse mit Klemmen Ausführung der Pole 3 Ausgänge pro MPPT 4 Betriebstemperatur max. 80 °C Betriebstemperatur min. -40 °C Dimension 1000V DC Eingänge pro MPPT 4 Fernsignalisierung nein Gehäusewerkstoff Überspannungsschutzbauteile PC Höchste Dauerspannung DC 1000 V Kurzschlussfest ja Leiterquerschnitt flexibel (feindrähtig) min. 6 mm² Leiterquerschnitt starr (ein-/mehrdrähtig) max. 10 mm² Leiterquerschnitt starr (ein-/mehrdrähtig) min. 0,5 mm² Leitungsart für Überspannungsschutzgeräte Energieleitung DC (PV) LPZ 1→2 Max. netzseitiger Überstromschutz 125 Max. PV-Spannung 1000 V Maximale Vorsicherung 125 A Maximaler Ableitstoßstrom (8/20 μs) 40 kA Montageart vormontiert im Gehäuse Nennableitstoßstrom (8/20 µs) 20 kA Netzform DC Netzform DC ja Netzform IT nein Netzform sonstige nein Netzform TN nein Netzform TN-C nein Netzform TN-C-S nein Netzform TN-S nein Netzform TT nein Prüfklasse Typ 2 ja Schutzart IP66 Signalisierung am Gerät optisch SPD nach EN 61643-11 Typ 2 SPD nach IEC 61643-1 class II - Alle Typen
- Downloads
-
Datenblatt PVG-C1000K 400 / 5088657 , 0.34MB , pdfLeitfaden Blitzschutz-Leitfaden , 15.69MB , pdfEU-Konformitätserklärung PVG-C1000K 400 / 5088657 , 0.25MB , pdfZeichengenehmigung VDE-Prüfbericht V20-PH , 0.05MB , pdfZeichengenehmigung DEKRA-Testprotokoll V20-PH , 0.08MB , pdfAuswahlhilfe Ueberspannungsschutz , 10.17MB , pdfMontageanleitung Montageanleitung PVG-BC PVG-C , 0.14MB , pdf
