LightningController - MCF38-NAR-TNC+FS 3 | 12,5 | ja | 255 | IP20

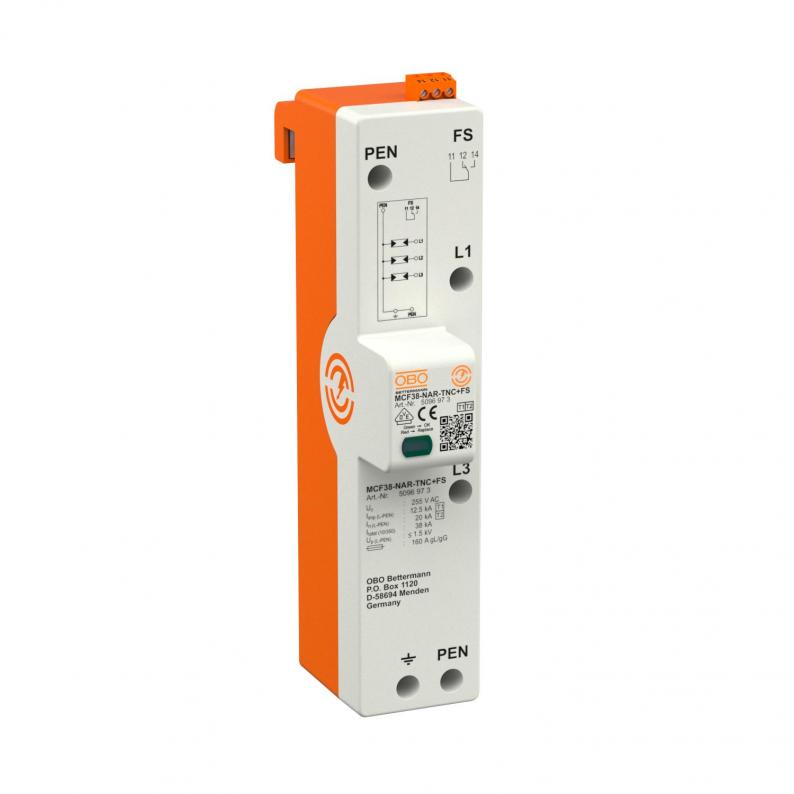

LightningController - MCF38-NAR-TNC+FS

Art.Nr. 5096973 | EAN 4012196608812

Art.Nr. / Typ

Ausführung der Pole	3

Blitzstoßstrom (10/350 μs)	12,5 kA

Fernsignalisierung

Höchste Dauerspannung AC	255 V

Schutzart	IP20

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-C-Systeme

• Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 38 kA (10/350) 3-polig
• Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
• Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
• Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
• Mit potentialfreiem Wechslerkontakt zur Fernsignalisierung

Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.

Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	60 kA
Anschlussquerschnitt FM-Klemmen max.	16 AWG
Anschlussquerschnitt FM-Klemmen max.	1,5 mm²
Anschlussquerschnitt FM-Klemmen min.	28 AWG
Anschlussquerschnitt FM-Klemmen min.	0,5 mm²
Ansprechzeit	<100 ns
Ausführung	3+NPE
Ausführung der Pole	3
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	12,5 kA
Blitzstoßstrom (10/350) [gesamt]	38 kA
Breite	50 mm
Dimension	255V
Drehmoment	3,5 Nm
Fernsignalisierung	ja
FM-Kontakte	Wechsler
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Höchste Dauerspannung (L-N)	255 V
Höchste Dauerspannung AC	255 V
Höhe	109 mm
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Länge	226 mm
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Leiterquerschnitt flexibel (feindrähtig) min.	10 mm²

Leiterquerschnitt flexibel (feindrähtig) min.	7 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	10 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	7 AWG
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
Max. netzseitiger Überstromschutz	160 A
Maximale Vorsicherung	160 A
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Montageart	Sammelschiene 40 mm
Nennableitstoßstrom (8/20 µs)	20 kA
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	TN-C
Netzform TN	ja
Netzform TN-C	ja
Schaltleistung AC	250 V/ 2 A
Schaltleistung DC	250 V/ 0,1 A
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
TOV-Spannung [L-N] - fail safe mode - 120 min	442 V
TOV-Spannung [L-N] - withstand mode - 5 s	440 V
Zulassungen	VDE
