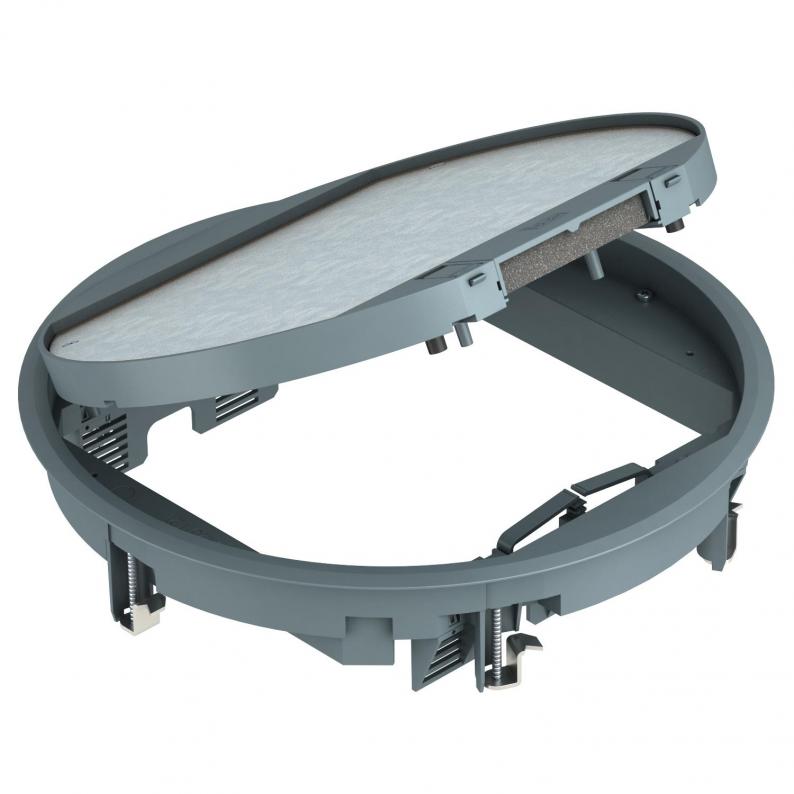

Geräteeinsatz GESR9 mit Rastschieber

Art.Nr. 7405465 | EAN 4012195840718

5 mm
R9
Produktbeschreibung
Produktbeschreibung

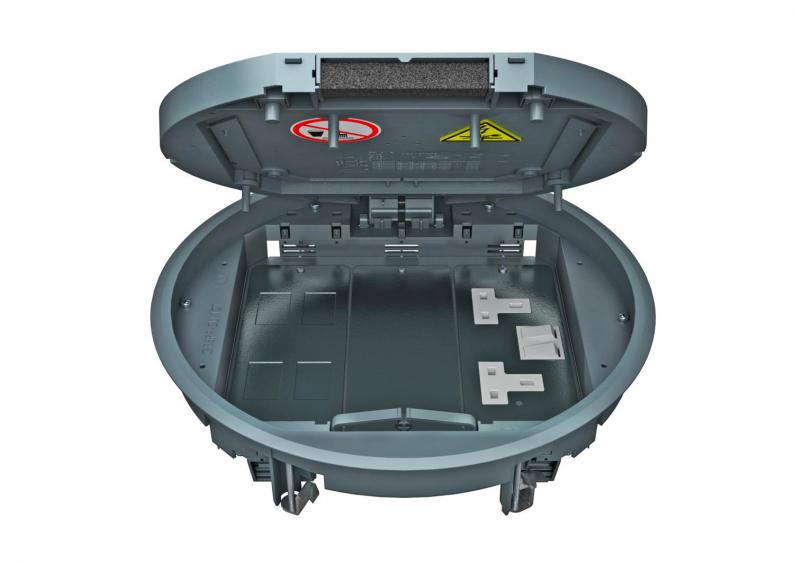

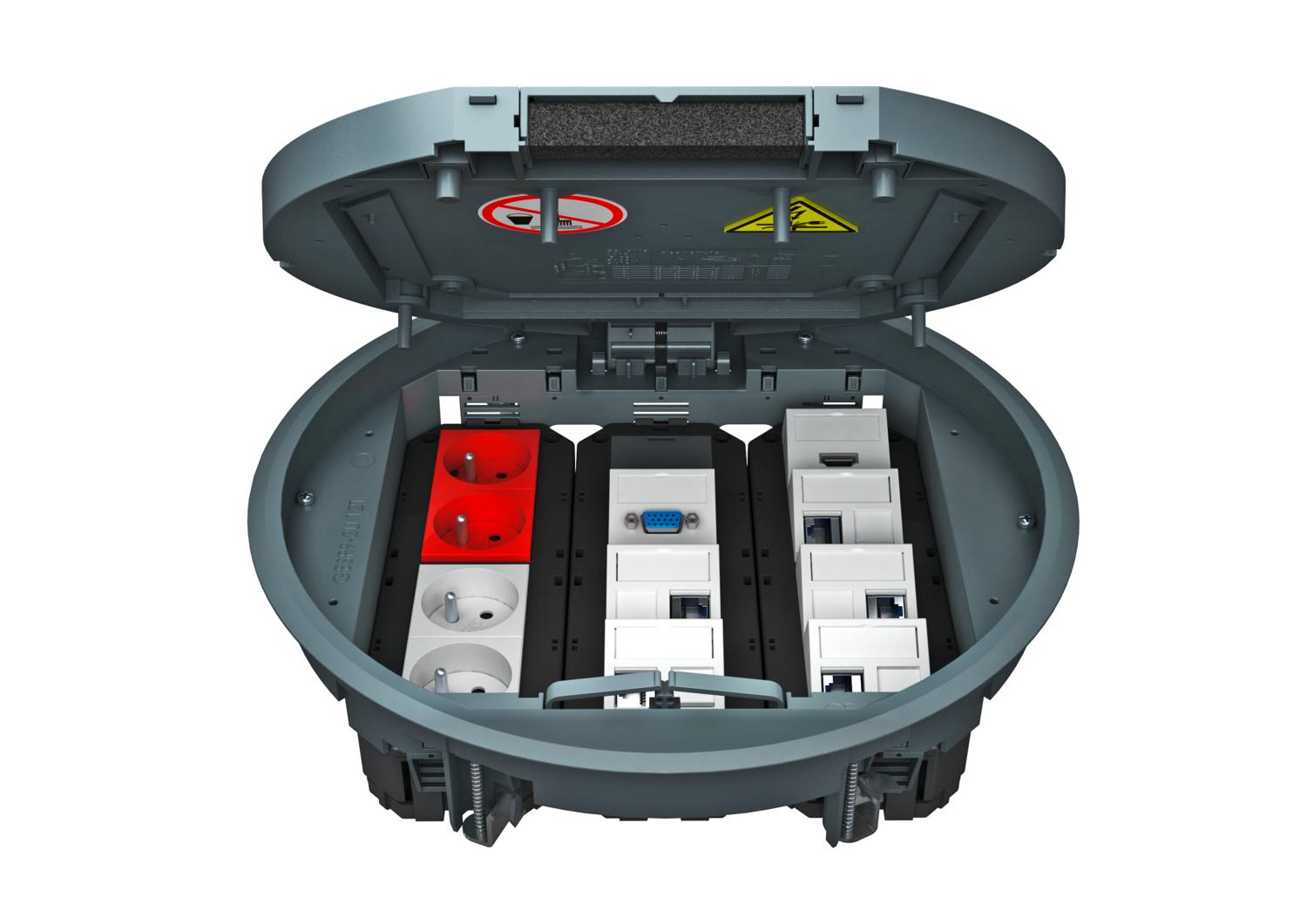

Geräteeinsatz mit Rastschieber für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel 5 mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
Geräteeinsatz mit Rastschieber, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.

Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte 12
Anzahl der Gerätebecher 3
Außendurchmesser 324 mm
Ausführung rund
Ausführung Leitungsauslass Schwenkbarer Schnurauslass
Bodenbelagdicke 5 mm
Bodenbelagsschutzrahmen ja
Bodenpflege trocken
Dichtungseinbaumöglichkeit nein
Dimension Ø324x68
Einbaudurchmesser 304
Einbautiefe 73 mm
Farbe eisengrau; RAL 7011
Fußbodenhöhe min. 72 mm
Geeignet für Doppelbodeneinbau ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal ja
Geeignet für estrichüberdeckten Unterflurkanal ja
Geeignet für Hohlbodeneinbau ja
Geeignet für Nasspflege nein
Geeignet für Unterflurkanal ja
Geräteträger zur Aufnahme von Gerätebechern ja
Mit Bodenbelagsaussparung ja
Nenngröße für Geräteeinbaueinheiten R9
Öffnungsmechanismus Rastschieber
Rahmenausführung Teppichschutzrahmen
Schutzart (IP) im genutzten Zustand IP20
Schutzart (IP) im ungenutzten Zustand IP40
Schutzgrad IK-Code IK08
Schwerlastausführung nein
Typ des Einbausystems UT4
Vertikale Last, große Fläche bis 5.000 N
Vertikale Last, kleine Fläche bis 3.000 N
Werkstoff Polyamid
Zulassungen VDE
Alle Typen

Alle Typen

Typ Bodenbelagdicke Nenngröße für Geräteeinbaueinheiten Farbe Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GESR9-2U12T 7011 5 mm R9 eisengrau; RAL 7011 7405465
1 Stück 169,55 € Preis / 1 Stück
GESR9-2U12T 9011 5 mm R9 graphitschwarz; RAL 9011 7405466
1 Stück 169,55 € Preis / 1 Stück
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Rastleiterverlängerung Rastleiterverlängerung GES RV 7407536
2 Stück 3,70 € Preis / 1 Stück
Trägerplatte 2 x Typ C für Montageträger Trägerplatte 2 x Typ C für Montageträger MTM 2C 7407788
1 Stück 18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm MTU 3 7407840
1 Stück 68,30 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm UT4 45 4 7408727
1 Stück 18,20 € Preis / 1 Stück
