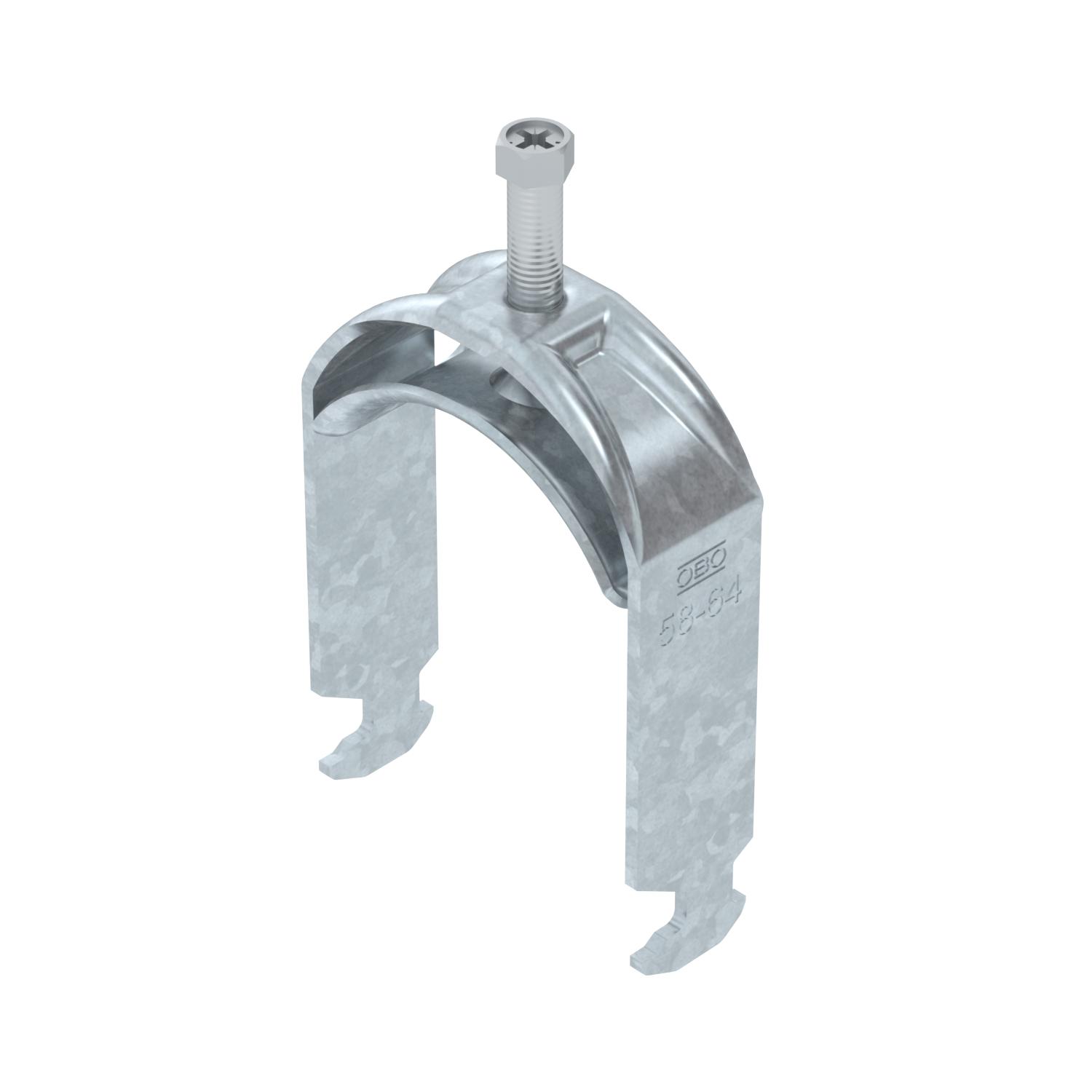

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT 58 | 64 | 5

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT

Art.Nr. 1186062 | EAN 4012196848775

Art.Nr. / Typ

Spannbereich D min.

Spannbereich D max.

Max. Anzugsdrehmoment

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre	1
Blechstärke	2,5 mm
Breite	70 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,332 kg CO₂e / 1 Stück
Dimension	58-64mm
Funktionserhalt	ja
für Rohrdurchmesser max.	64 mm
für Rohrdurchmesser min.	58 mm
für Schiene mit Schlitzweite (mit Intervall) max.	17 mm
für Schiene mit Schlitzweite (mit Intervall) min.	16 mm
Gewinde	M8
Halogenfrei	ja
Höhe	102 mm
Länge	25 mm
Länge Außenmaß	33 mm
Maß A	25 mm
Maß B	70 mm
Maß C	33 mm

Maß G	M8
Maß H	102 mm
Maß L	43 mm
Maß t	2,5 mm
Max. Anzugsdrehmoment	5 Nm
Mit Gegenwanne	nein
Mit Kunststoffwanne	nein
Mit Metallwanne	ja
Montageart	Profilschiene
Oberfläche	tauchfeuerverzinkt
Schlitzweite	10 mm
Spannbereich D max.	64 mm
Spannbereich D min.	58 mm
Werkstoff	Stahl
Werkstoff der Wanne	Stahl
Zusatz Oberfläche	feuerverzinkt
Zusatz Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Spannbereich D min.	Spannbereich D max.	Max. Anzugsdrehmoment	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Stück	100 Stück	334,00 € Preis / 100 Stück
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Stück	100 Stück	355,85 € Preis / 100 Stück
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Stück	100 Stück	372,65 € Preis / 100 Stück
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Stück	100 Stück	409,60 € Preis / 100 Stück
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Stück	100 Stück	516,90 € Preis / 100 Stück
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Stück	100 Stück	619,00 € Preis / 100 Stück
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Stück	100 Stück	691,60 € Preis / 100 Stück
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Stück	100 Stück	823,30 € Preis / 100 Stück
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Stück	100 Stück	851,25 € Preis / 100 Stück
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Stück	100 Stück	894,60 € Preis / 100 Stück
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Stück	50 Stück	1.381,00 € Preis / 100 Stück
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Stück	25 Stück	1.805,55 € Preis / 100 Stück
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Stück	25 Stück	2.002,85 € Preis / 100 Stück
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Stück	25 Stück	2.116,25 € Preis / 100 Stück
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Stück	25 Stück	2.189,55 € Preis / 100 Stück
