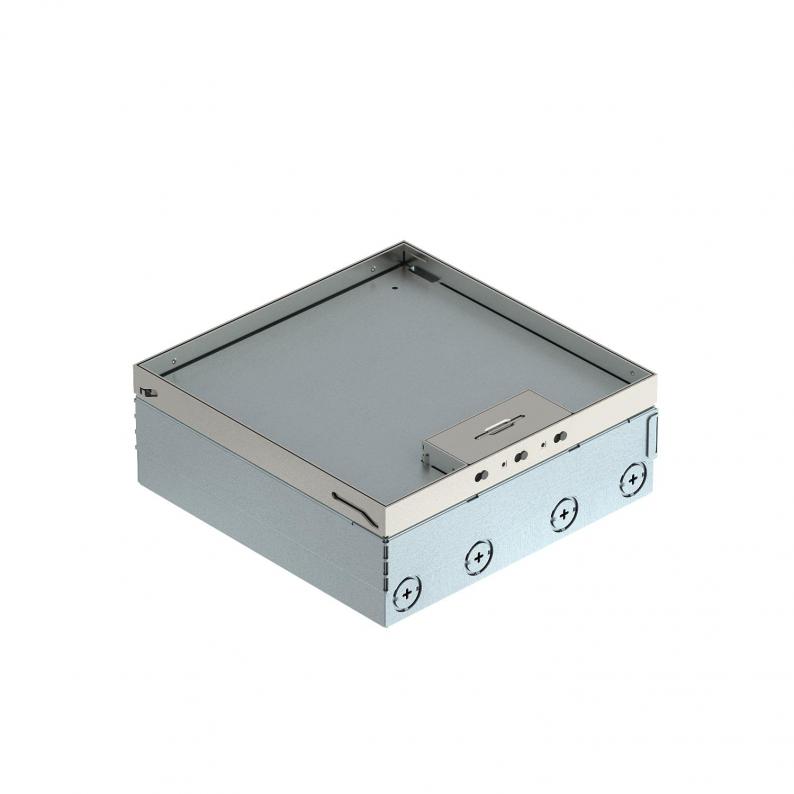

Bodentank UDHOME9, frei bestückbar, Edelstahl
Art.Nr. 7427324 | EAN 4012195916789
- Produktbeschreibung
-

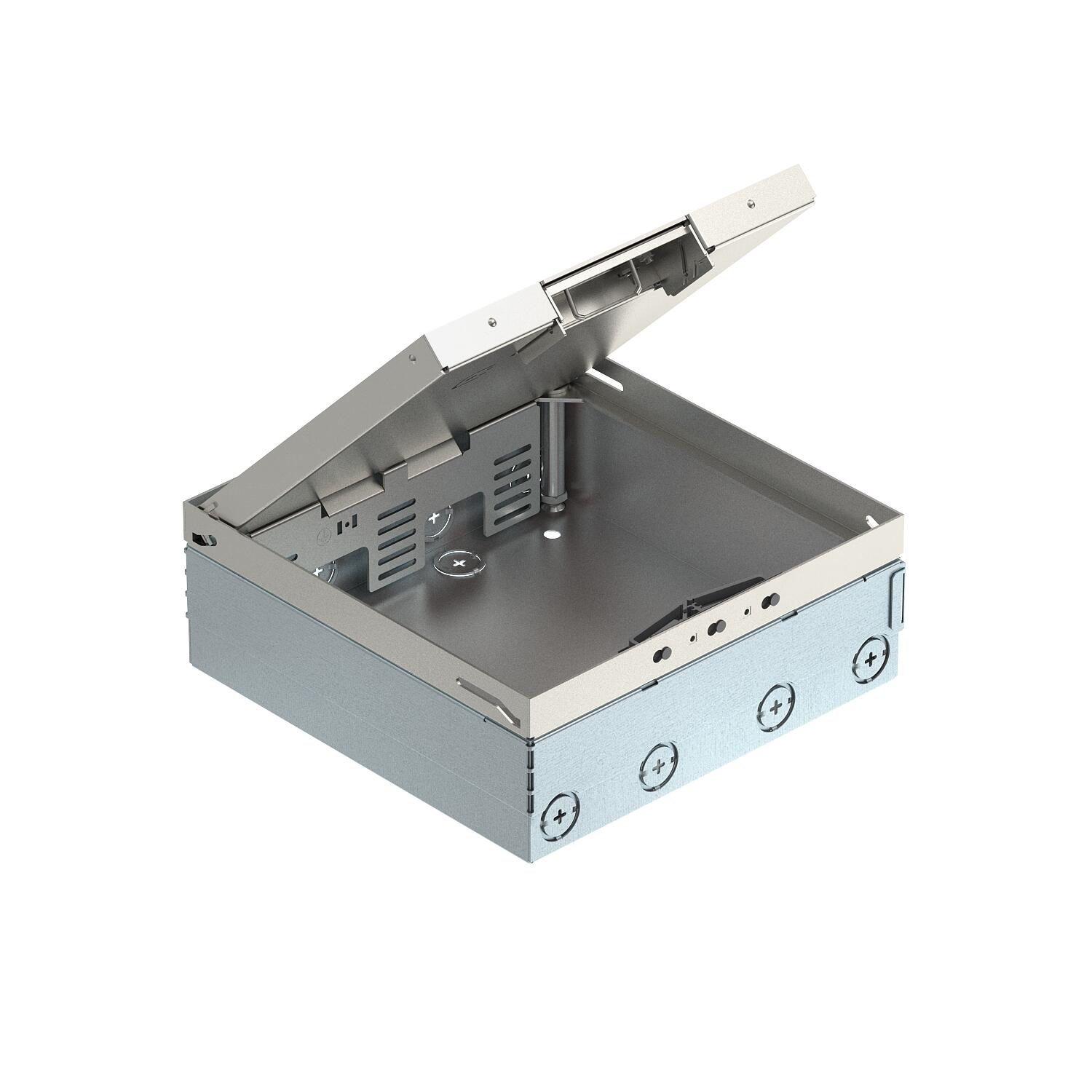

ProduktbeschreibungQuadratischer Bodentank für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M25). Leergehäuse für bis zu 3 Universalträger UT4 für bis zu 12 Modul 45 ® -Einbaugeräte. Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 95 mm, der Nivellierbereich + 30 mm.
Im Bodenbelag sichtbare Oberflächen aus Edelstahl.
-
- Technische Daten
-
Technische Daten

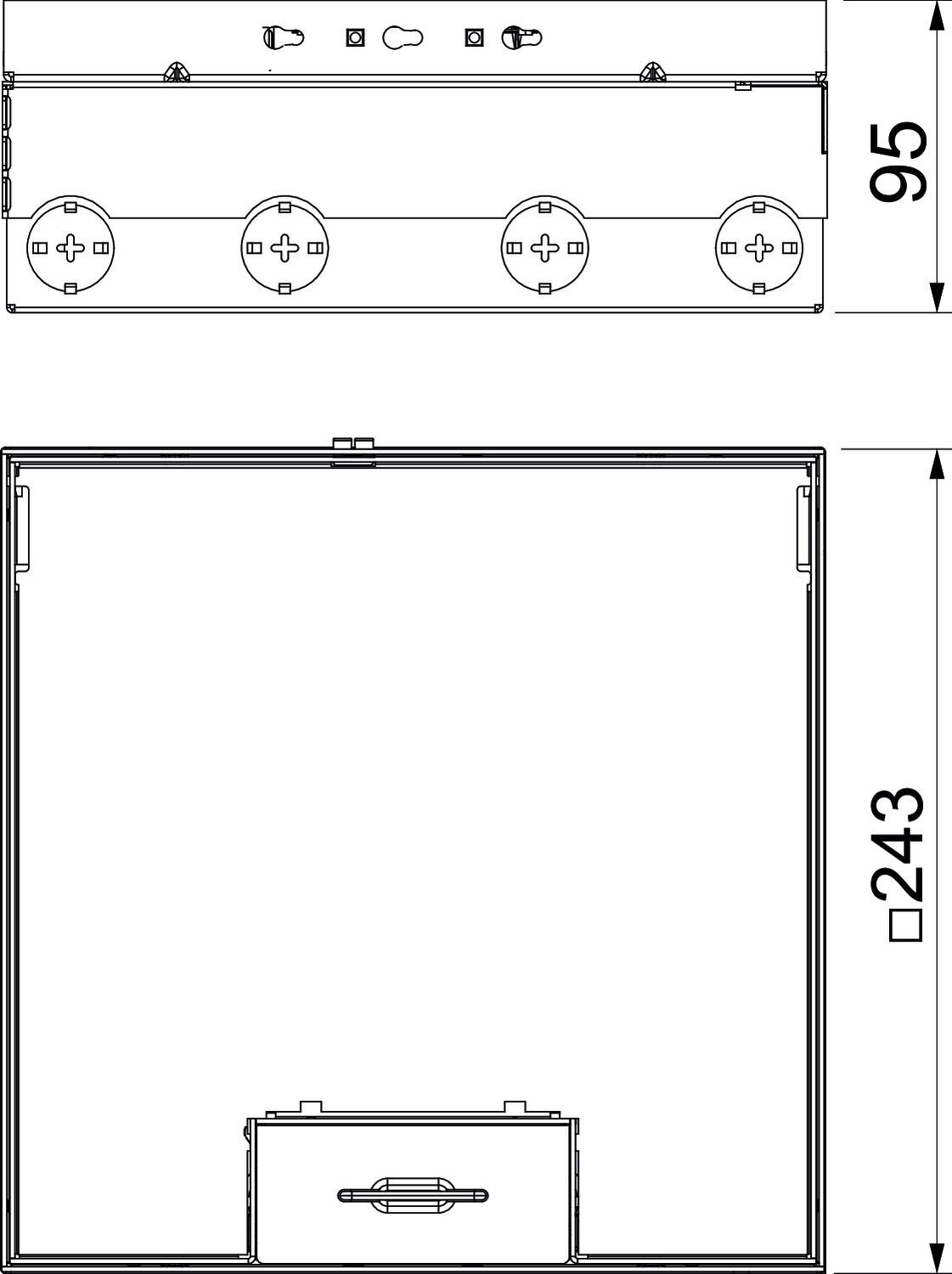

Ausführung Leitungsauslass Schwenkbarer Schnurauslass Bestückung Leergehäuse Bodenbelagdicke 15 mm Breite 246 mm Breite Außenmaß 243 mm Breite Einbaumaß 246 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 22,894 kg CO₂e / 1 Stück Deckelausführung Bodenbelagsaussparung Estrichhöhe max. 110 mm Estrichhöhe min. 95 mm Fußbodenhöhe max. 125 mm Fußbodenhöhe min. 95 mm Geeignet für Doppelbodeneinbau ja Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal nein Geeignet für Hohlbodeneinbau ja Geeignet für Nasspflege nein Geeignet für Unterflurkanal nein Länge 246 mm Länge Außenmaß 243 mm Länge Einbaumaß 246 mm Mit Bodenbelagsaussparung ja Nivellierbereich max. 125 mm Nivellierbereich min. 95 mm Öffnungsmechanismus Griffbügel Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP40 Schutzgrad IK-Code IK10 Werkstoff Edelstahl, rostfrei 1.4301 - Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Höhenerweiterung für Bodentank UDHOME9
HE60 UDHOME9 7427444 1 Stück 88,40 € Preis / 1 Stück - Downloads
-
Datenblatt UDHOME9 2V / 7427324 , 0.23MB , pdfEU-Konformitätserklärung UDHOME9 2V / 7427324 , 0.16MB , pdfUK-Konformitätserklärung UDHOME9 2V / 7427324 , 0.14MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Elektroinstallationskanalsystem , 0.34MB , pdfMontageanleitung Montageanleitung Bodentank UDHOME4/9 , 0.08MB , pdfMontageanleitung Klappdeckel UDHOME9 , 0.32MB , pdf
