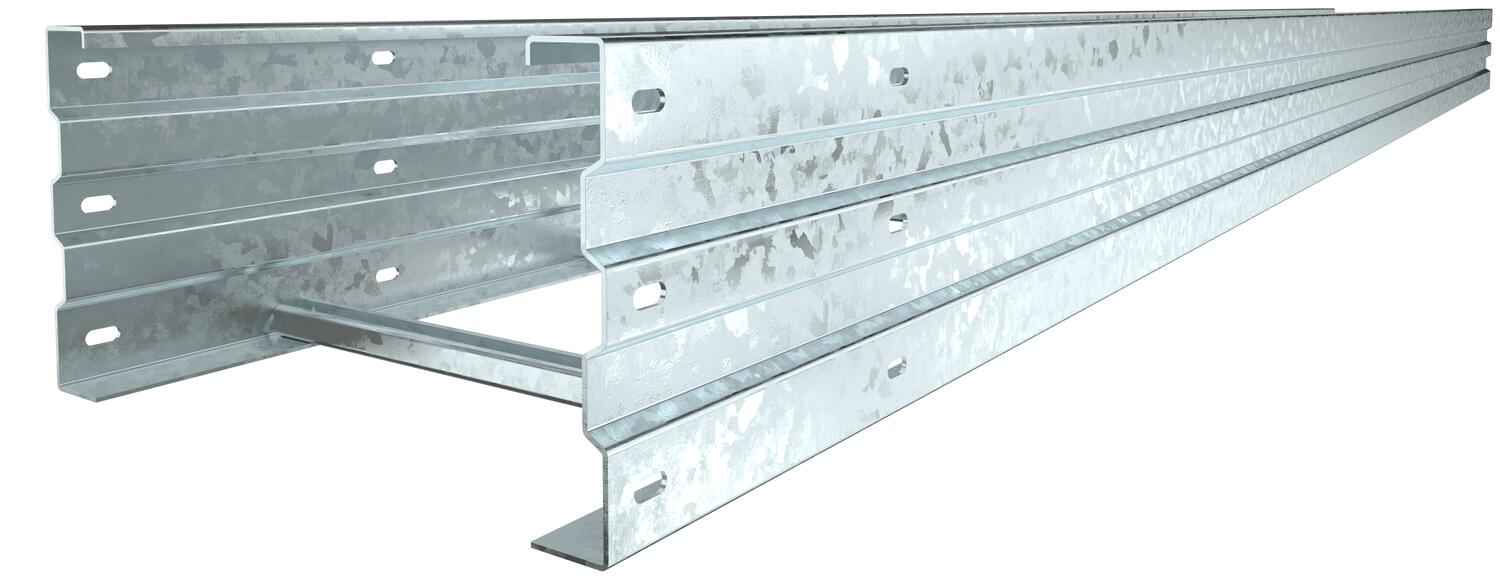

Weitspannkabelleiter WKL 200 FT
Weitspannkabelleiter WKL 200 FT
Art.Nr. 6232102 | EAN 4012196614844
Art.Nr. / Typ
Breite
Holmstärke
2,5 mm
Länge
6000 mm
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung
Weitspann-Kabelleiter mit 200 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 200x200 |
|---|---|
| Ausführung der Sprossen | Profil ungelocht |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 26,6429 kg CO₂e / 1 Meter |
| Dimension | 200x200x6000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 2,5 mm |
| Nutzquerschnitt | 344 cm² |
| Nutzquerschnitt | 34400 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 200 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Maß L | 6000 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 10,0m | 1 kN/m |
|---|---|
| Stützabstand 6,0m | 3 kN/m |
| Stützabstand 7,0m | 2,5 kN/m |
| Stützabstand 8,0m | 2 kN/m |
| Stützabstand 9,0m | 1,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Länge
Breite
Funktionserhalt
Art.Nr.
WKL 2020 FT
2,5 mm
6000 mm
200 mm
nein
6232102
WKL 2030 FT
2,5 mm
6000 mm
300 mm
nein
6232104
WKL 2040 FT
2,5 mm
6000 mm
400 mm
nein
6232106
WKL 2050 FT
2,5 mm
6000 mm
500 mm
nein
6232108
WKL 2060 FT
2,5 mm
6000 mm
600 mm
nein
6232110
Breite
WKL 2020 FT
Art.Nr.
6232102
Holmstärke
2,5 mm
Länge
6000 mm
Breite
200 mm
Funktionserhalt
nein
WKL 2030 FT
Art.Nr.
6232104
Breite
300 mm
Länge
6000 mm
Holmstärke
2,5 mm
Funktionserhalt
nein
WKL 2040 FT
Art.Nr.
6232106
Länge
6000 mm
Holmstärke
2,5 mm
Funktionserhalt
nein
Breite
400 mm
WKL 2050 FT
Art.Nr.
6232108
Länge
6000 mm
Breite
500 mm
Funktionserhalt
nein
Holmstärke
2,5 mm
WKL 2060 FT
Art.Nr.
6232110
Länge
6000 mm
Breite
600 mm
Holmstärke
2,5 mm
Funktionserhalt
nein
