Wand- und Stielausleger AW 55 A4
Wand- und Stielausleger AW 55 A4
Art.Nr. 6418557 | EAN 4012195912965
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
5,5 kN
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| Dimension | B210mm |
| F in kN | 5,5 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 13,5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

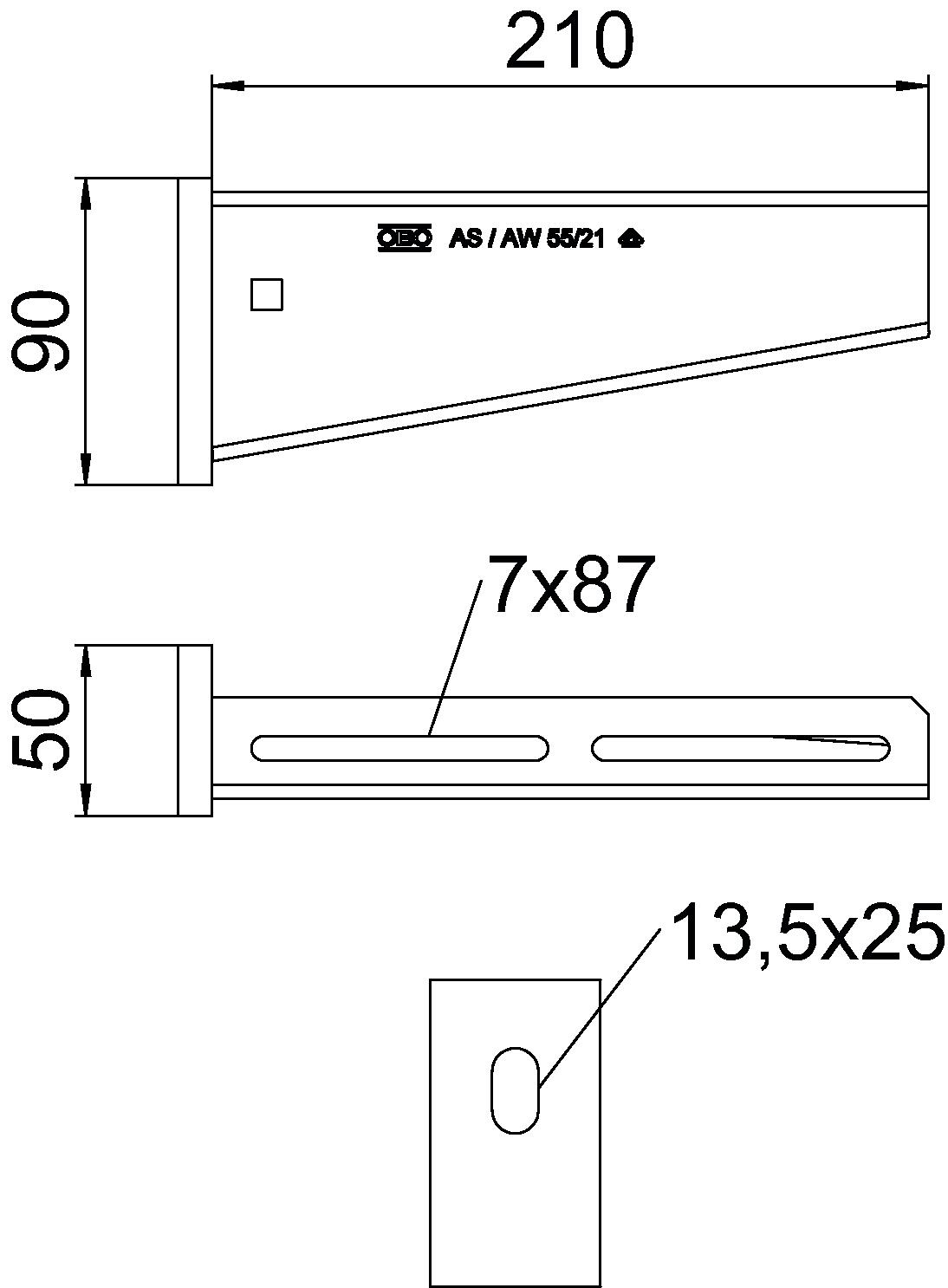

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 90 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 210 mm |
| Maß H | 90 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Farbe
F in kN
Art.Nr.
AW 55 21 A4
210 mm
edelstahl
5,5 kN
6418557
AW 55 31 A4
310 mm
edelstahl
5,5 kN
6418573
AW 55 41 A4
410 mm
edelstahl
5,5 kN
6418601
AW 55 51 A4
510 mm
edelstahl
5,5 kN
6418622
AW 55 61 A4
610 mm
edelstahl
5,5 kN
6418638
Breite
AW 55 21 A4
Art.Nr.
6418557
Breite
210 mm
Farbe
edelstahl
F in kN
5,5 kN
AW 55 31 A4
Art.Nr.
6418573
Breite
310 mm
Farbe
edelstahl
F in kN
5,5 kN
AW 55 41 A4
Art.Nr.
6418601
Breite
410 mm
Farbe
edelstahl
F in kN
5,5 kN
AW 55 51 A4
Art.Nr.
6418622
F in kN
5,5 kN
Breite
510 mm
Farbe
edelstahl
AW 55 61 A4
Art.Nr.
6418638
F in kN
5,5 kN
Breite
610 mm
Farbe
edelstahl
