Wand- und Stielausleger AW 30 FT
Wand- und Stielausleger AW 30 FT
Art.Nr. 6419704 | EAN 4012196206599
Art.Nr. / Typ
Breite
F in kN
3 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3424 kg CO₂e / 1 Stück |
| Dimension | B110mm |
| EPD-Artikel | ja |
| F in kN | 3 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

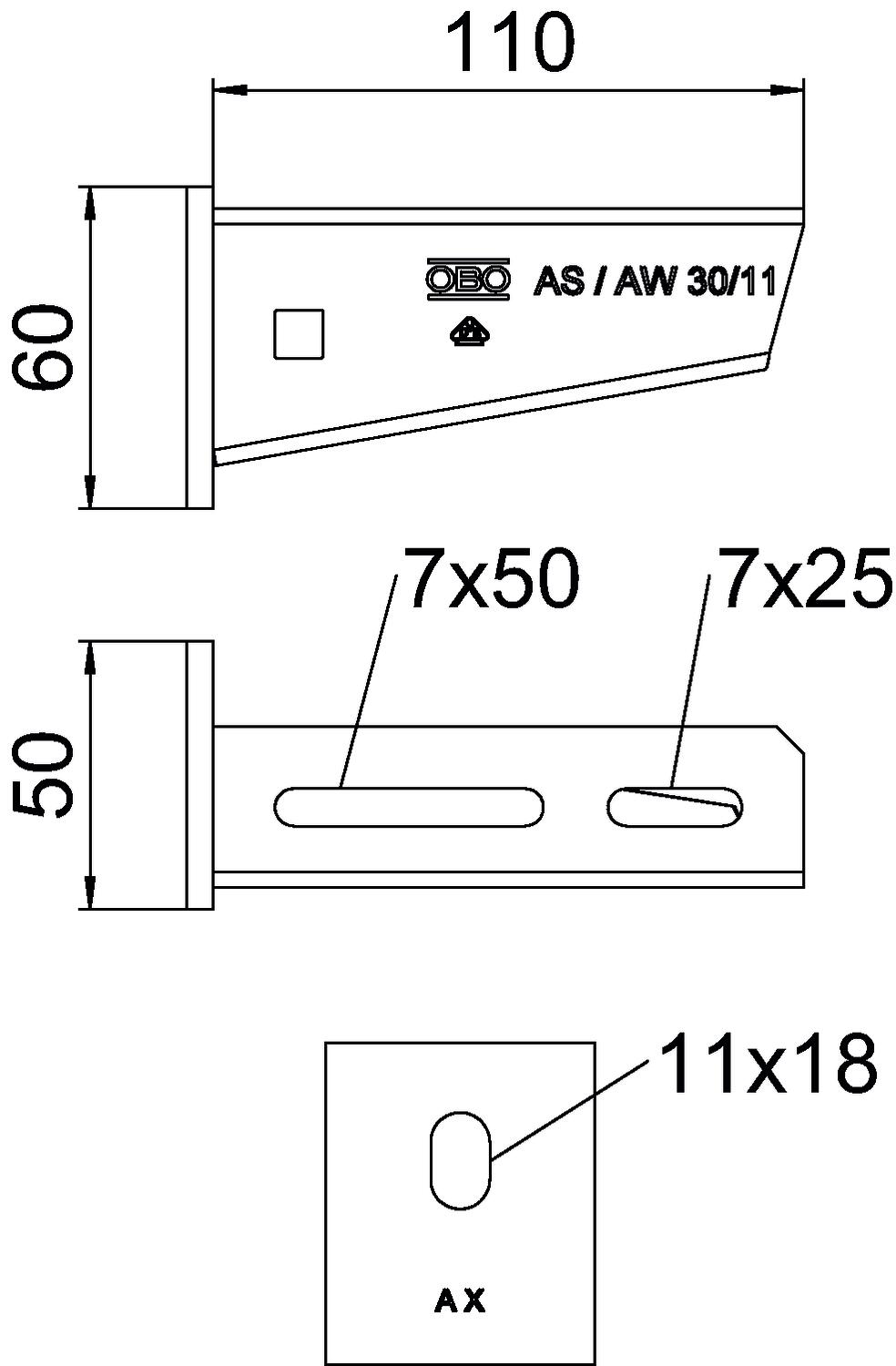

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 110 mm |
| Maß H | 60 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
Farbe
Art.Nr.
AW 30 11 FT
3 kN
110 mm
zink
6419704
AW 30 16 FT
3 kN
160 mm
zink
6419712
AW 30 21 FT
3 kN
210 mm
zink
6419720
AW 30 31 FT
3 kN
310 mm
zink
6419747
AW 30 41 FT
3 kN
410 mm
zink
6419763
AW 30 51 FT
3 kN
510 mm
zink
6419798
AW 30 61 FT
3 kN
610 mm
zink
6419828
AW 30 71 FT
3 kN
710 mm
zink
6419836
AW 30 56 FT
3 kN
560 mm
zink
6419844
Breite
AW 30 11 FT
Art.Nr.
6419704
F in kN
3 kN
Breite
110 mm
Farbe
zink
AW 30 16 FT
Art.Nr.
6419712
Breite
160 mm
F in kN
3 kN
Farbe
zink
AW 30 21 FT
Art.Nr.
6419720
Breite
210 mm
F in kN
3 kN
Farbe
zink
AW 30 31 FT
Art.Nr.
6419747
F in kN
3 kN
Breite
310 mm
Farbe
zink
AW 30 41 FT
Art.Nr.
6419763
Breite
410 mm
F in kN
3 kN
Farbe
zink
AW 30 51 FT
Art.Nr.
6419798
Farbe
zink
Breite
510 mm
F in kN
3 kN
AW 30 61 FT
Art.Nr.
6419828
Breite
610 mm
Farbe
zink
F in kN
3 kN
AW 30 71 FT
Art.Nr.
6419836
Farbe
zink
Breite
710 mm
F in kN
3 kN
AW 30 56 FT
Art.Nr.
6419844
Farbe
zink
Breite
560 mm
F in kN
3 kN
