Wand-und Stielausleger AW 30 A2
Wand-und Stielausleger AW 30 A2
Art.Nr. 6442803 | EAN 4012196208937
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
3 kN
kl. VKE: 1 Stück
1Stück
Beschreibung
Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| Dimension | B110mm |
| F in kN | 3 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 11 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

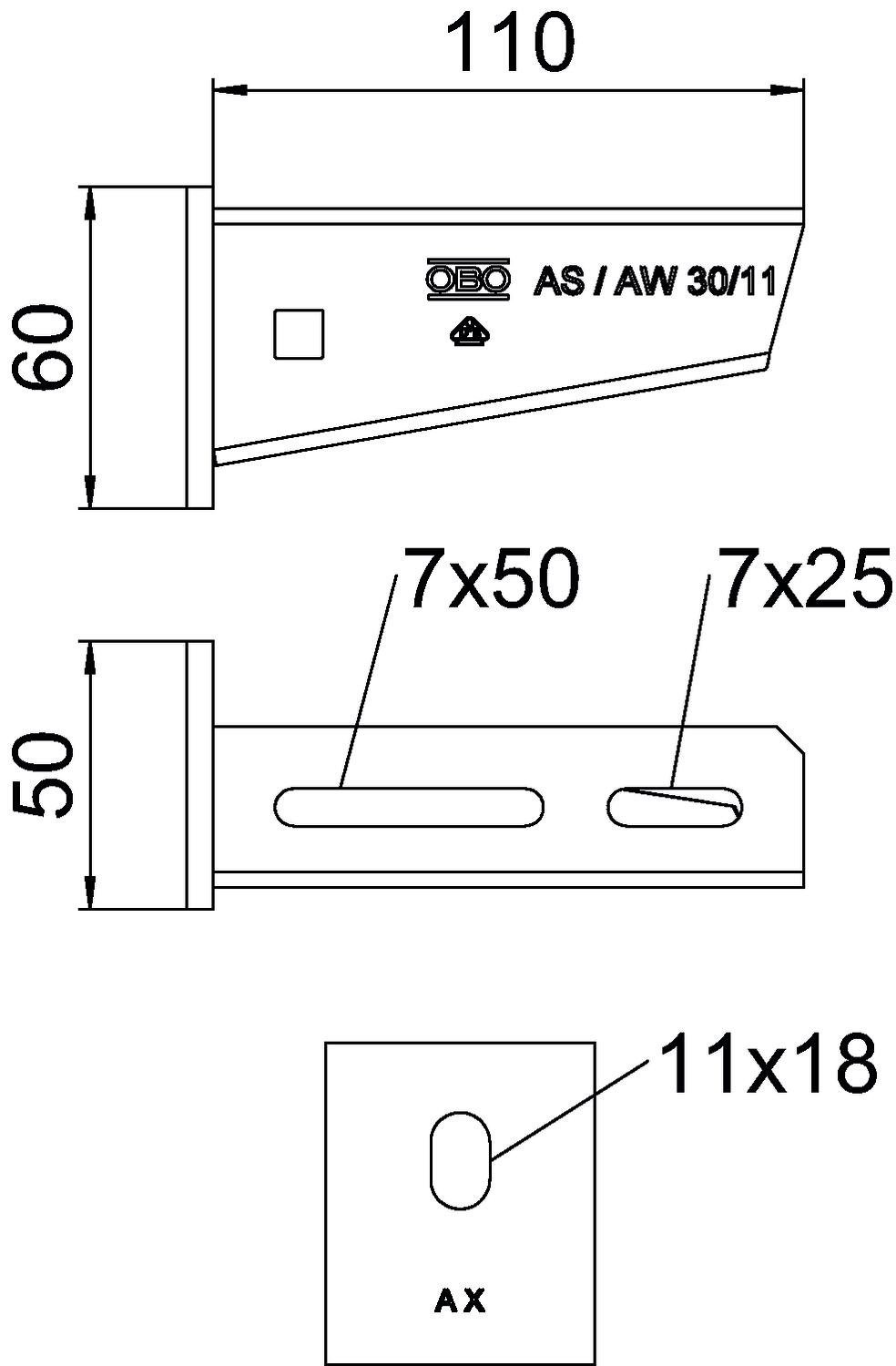

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 110 mm |
| Maß H | 60 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
F in kN
Art.Nr.
AW 30 11 A2
edelstahl
110 mm
3 kN
6442803
AW 30 21 A2
edelstahl
210 mm
3 kN
6442838
AW 30 31 A2
edelstahl
310 mm
3 kN
6442854
AW 30 41 A2
edelstahl
410 mm
3 kN
6442870
AW 30 51 A2
edelstahl
510 mm
3 kN
6442897
AW 30 61 A2
edelstahl
610 mm
3 kN
6442919
Breite
AW 30 11 A2
Art.Nr.
6442803
Farbe
edelstahl
Breite
110 mm
F in kN
3 kN
AW 30 21 A2
Art.Nr.
6442838
Farbe
edelstahl
F in kN
3 kN
Breite
210 mm
AW 30 31 A2
Art.Nr.
6442854
Farbe
edelstahl
F in kN
3 kN
Breite
310 mm
AW 30 41 A2
Art.Nr.
6442870
Breite
410 mm
Farbe
edelstahl
F in kN
3 kN
AW 30 51 A2
Art.Nr.
6442897
Breite
510 mm
F in kN
3 kN
Farbe
edelstahl
AW 30 61 A2
Art.Nr.
6442919
Breite
610 mm
Farbe
edelstahl
F in kN
3 kN
