Verdrahtungskanal, Typ LK4 80040
Verdrahtungskanal, Typ LK4 80040
Art.Nr. 6178052 | EAN 4012196002337
Art.Nr. / Typ
6178052 / LK4 80040
Höhe
80 mm
Breite
40 mm
Befestigungsart
Bodenlochung
Länge
2000 mm
Farbe
steingrau; RAL 7030
kl. VKE: 2 m
2m
Beschreibung

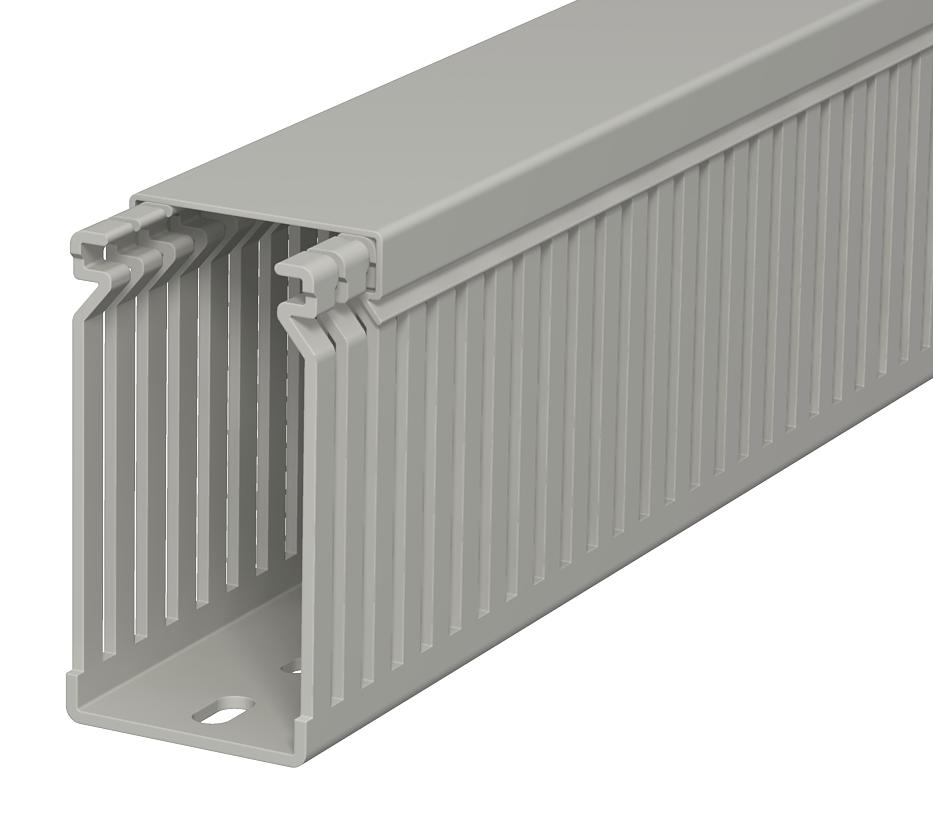

Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten
Technische Daten
| Ausführung der Seitenwand | geschlitzt |
|---|---|
| Befestigungsart | Bodenlochung |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,4265 kg CO₂e / 1 Meter |
| Dimension | 80x40x2000 |
| Farbe | steingrau; RAL 7030 |
| Flexibel | nein |
| Halogenfrei | nein |
| Kriechstromfest | ja |
| Mit Oberteil | ja |
| Nutzquerschnitt | 30,54 cm² |
| Schlitzabstand | 10 mm |
| Schlitzbreite | 4 mm |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 80 mm |
| Länge | 2000 mm |
