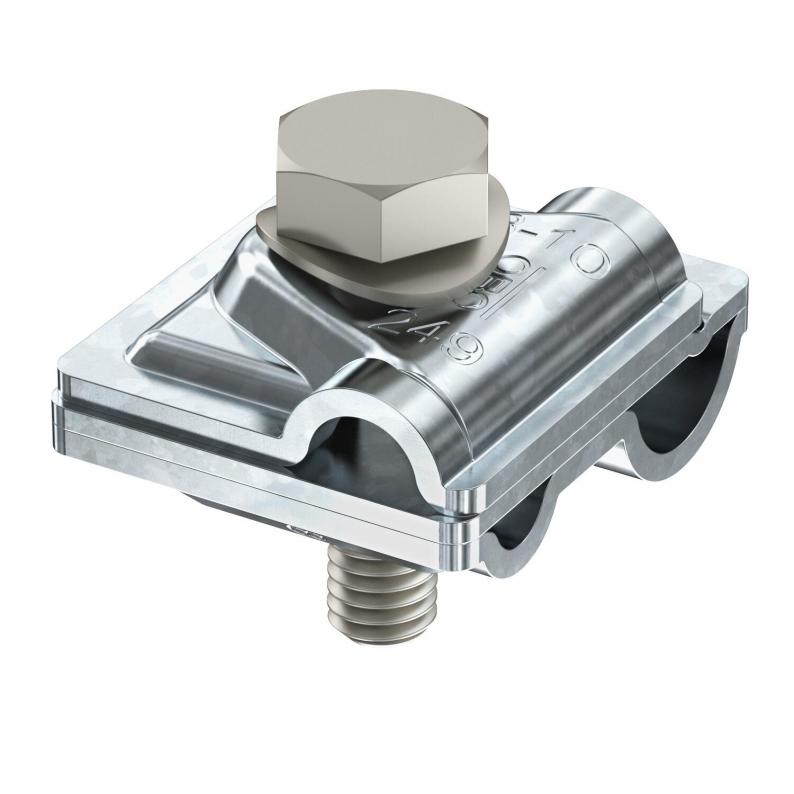

Vario-Schnellverbinder FT

…

Art.Nr. 5311441 | EAN 4012197405410

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5311441 / 249 6-16 ST

Passung

Rd 8-10 / Ø 6-16 mm

kl. VKE: 10 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

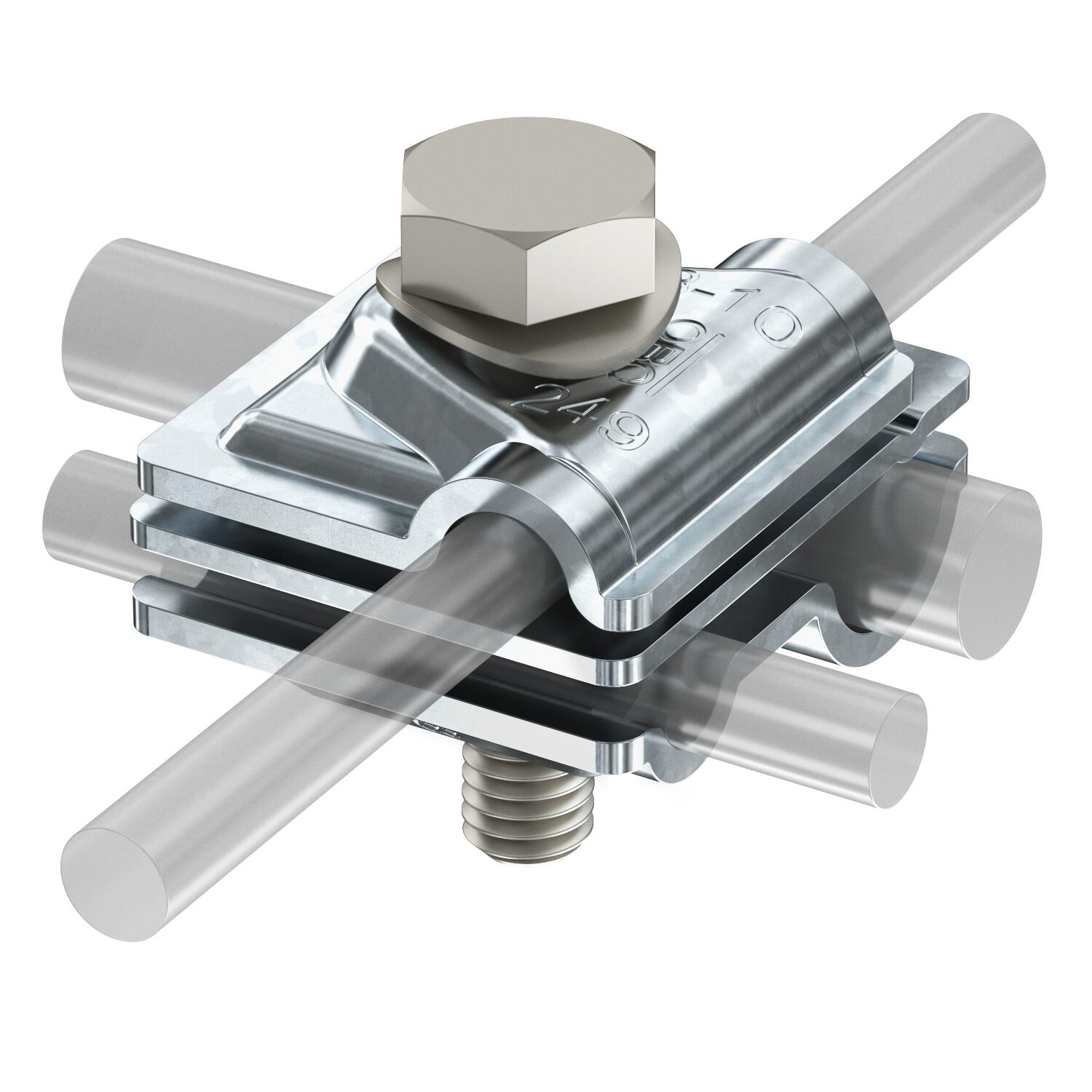

Schnellverbinder zum Erstellen von T-, Kreuz- und Parallel-Verbindungen. Montage mit Schraube M10 x 40 aus rostfreiem Edelstahl. Passend für Bewehrungsstähle ø 6-16 mm und Rundleiter ø 8-10 mm. Entspricht den Anforderungen nach VDE 0185-305 (IEC 62305).

Technische Daten

Art der Befestigungsschraube	Sechskantschraube
Art des Verbinders	Mehrzweckverbindungsklemme
Geeignet für Verbindung	Rundleiter Rd 8-10 / Bewehrungsstahl ø 6-16
Oberfläche	tauchfeuerverzinkt
Passung	Rd 8-10 / Ø 6-16 mm
Rundleiterdurchmesser Leiter 1 max.	10 mm
Rundleiterdurchmesser Leiter 1 min.	8 mm
Rundleiterdurchmesser Leiter 2 max.	16 mm
Rundleiterdurchmesser Leiter 2 min.	6 mm
Werkstoff	Stahl
Zwischenplatte	ja

Abmessungen

Breite	40 mm
Länge	49 mm
Maß A	40 mm
Maß B	49 mm

Typ 249 6-16 ST
