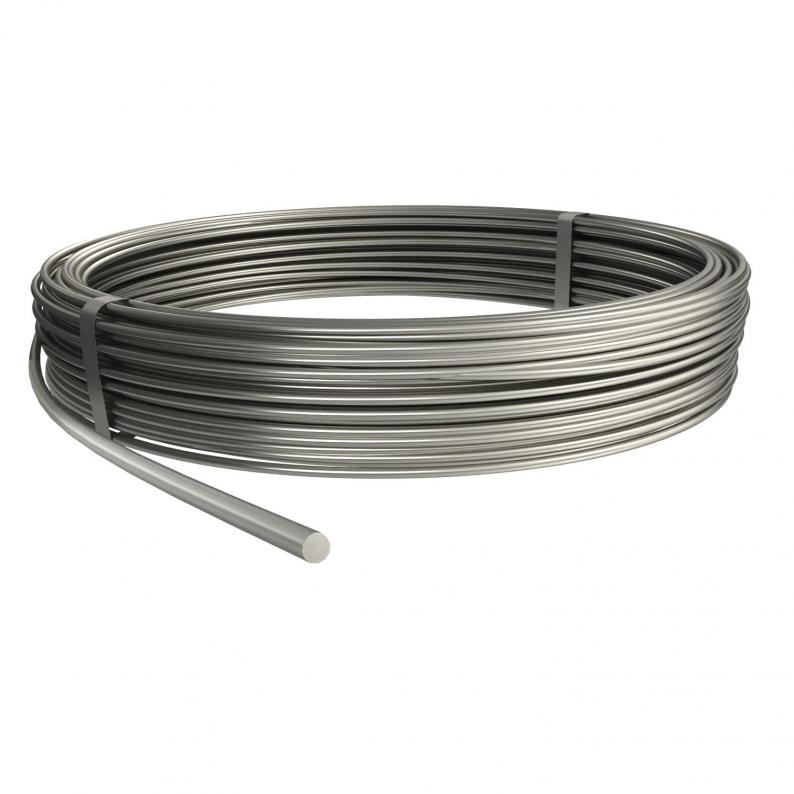

Rundleiter Edelstahl A4
Art.Nr. 5021647 | EAN 4012195680581
Art.Nr. / Typ
Querschnitt
Werkstoff
Normalring (ca. kg)
Normalring (ca. m)
Durchmesser
kl. VKE: 80 m
80m
Beschreibung
• einsetzbar als Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• RD 10-V4A für Anwendungen im Erdreich
• nach Fundamenterdernorm DIN 18014 wird im Erdreich V4A gefordert
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• RD 10-V4A für Anwendungen im Erdreich
• nach Fundamenterdernorm DIN 18014 wird im Erdreich V4A gefordert
Technische Daten
Technische Daten
| Anzahl der Einzeldrähte | 1 |
|---|---|
| Dimension | 10mm |
| Durchmesser | 10 mm |
| Hochspannungsfeste isolierte Ausführung | nein |
| Längentoleranz ± | 5 % |
| Normalring (ca. kg) | 50 kg |
| Normalring (ca. m) | 80 |
| Querschnitt | 78 mm² |
| Werkstoff | Edelstahl, rostfrei 1.4571/1.4404 |
| Werkstoff-Eigenschaft | sonstige |
| Werkstoff-Mantel | ohne |

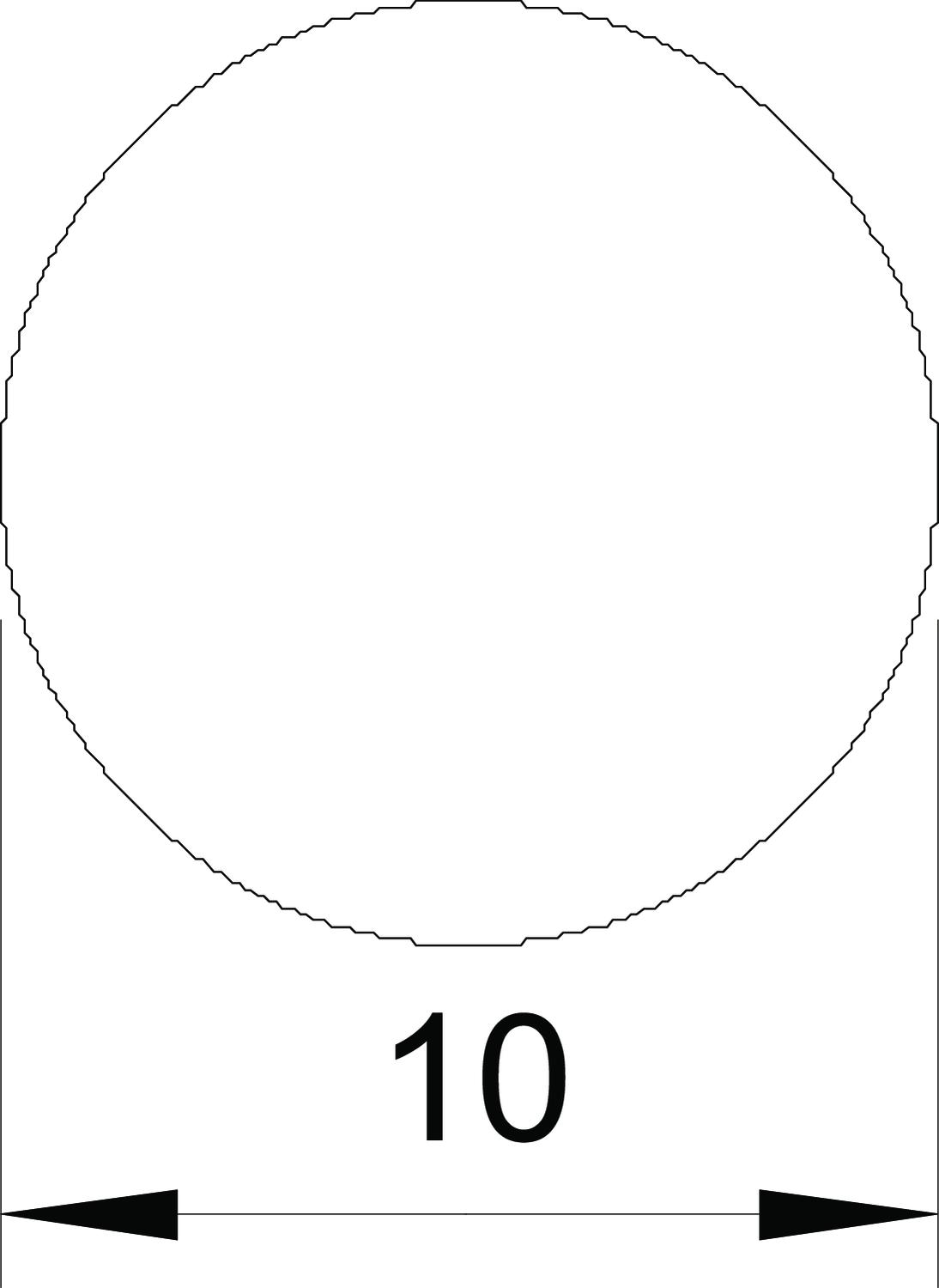

Abmessungen
| Maß D | 10 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
252 8-10x16 V4A
5312346
kl. VKE: 10 Stück
10Stück
Art.Nr. 5312318
Kreuzverbinder mit Zwischenplatte für Rd 8-10 mm A4Typ
252 8-10 V4A
kl. VKE: 10 Stück
10Stück
Art.Nr. 5312346
Kreuzverbinder mit Zwischenplatte für Rd 8-10 x Rd 16 A4Typ
252 8-10x16 V4A
kl. VKE: 10 Stück
10Stück
Art.Nr. 5312582
Kreuzverbinder rund/rund ohne Zwischenplatte A4Typ
253 8-10 V4A
kl. VKE: 25 Stück
25Stück
Ausführungen
Typ
Querschnitt
Werkstoff
Normalring (ca. kg)
Normalring (ca. m)
Durchmesser
Art.Nr.
RD 10-V2A
78 mm²
Edelstahl, rostfrei 1.4301
32 kg
50
10 mm
5021227
RD 8-V2A
50 mm²
Edelstahl, rostfrei 1.4301
50 kg
125
8 mm
5021235
RD 10-V2A
78 mm²
Edelstahl, rostfrei 1.4301
50 kg
80
10 mm
5021239
RD 10-V4A 20
78 mm²
Edelstahl, rostfrei 1.4571/1.4404
12 kg
20
10 mm
5021640
RD 10-V4A
78 mm²
Edelstahl, rostfrei 1.4571/1.4404
32 kg
50
10 mm
5021642
RD 8-V4A
50 mm²
Edelstahl, rostfrei 1.4571/1.4404
50 kg
125
8 mm
5021644
RD 10-V4A
78 mm²
Edelstahl, rostfrei 1.4571/1.4404
50 kg
80
10 mm
5021647
Querschnitt
Werkstoff
Normalring
(ca. kg)
Normalring
(ca. m)
Durchmesser
RD 10-V2A
Art.Nr.
5021227
Querschnitt
78 mm²
Werkstoff
Edelstahl, rostfrei 1.4301
Normalring (ca. kg)
32 kg
Normalring (ca. m)
50
Durchmesser
10 mm
RD 8-V2A
Art.Nr.
5021235
Normalring (ca. kg)
50 kg
Querschnitt
50 mm²
Durchmesser
8 mm
Normalring (ca. m)
125
Werkstoff
Edelstahl, rostfrei 1.4301
RD 10-V2A
Art.Nr.
5021239
Werkstoff
Edelstahl, rostfrei 1.4301
Querschnitt
78 mm²
Normalring (ca. kg)
50 kg
Durchmesser
10 mm
Normalring (ca. m)
80
RD 10-V4A 20
Art.Nr.
5021640
Normalring (ca. m)
20
Normalring (ca. kg)
12 kg
Querschnitt
78 mm²
Durchmesser
10 mm
Werkstoff
Edelstahl, rostfrei 1.4571/1.4404
RD 10-V4A
Art.Nr.
5021642
Durchmesser
10 mm
Werkstoff
Edelstahl, rostfrei 1.4571/1.4404
Querschnitt
78 mm²
Normalring (ca. m)
50
Normalring (ca. kg)
32 kg
RD 8-V4A
Art.Nr.
5021644
Querschnitt
50 mm²
Normalring (ca. m)
125
Durchmesser
8 mm
Werkstoff
Edelstahl, rostfrei 1.4571/1.4404
Normalring (ca. kg)
50 kg
RD 10-V4A
Art.Nr.
5021647
Durchmesser
10 mm
Querschnitt
78 mm²
Werkstoff
Edelstahl, rostfrei 1.4571/1.4404
Normalring (ca. kg)
50 kg
Normalring (ca. m)
80
