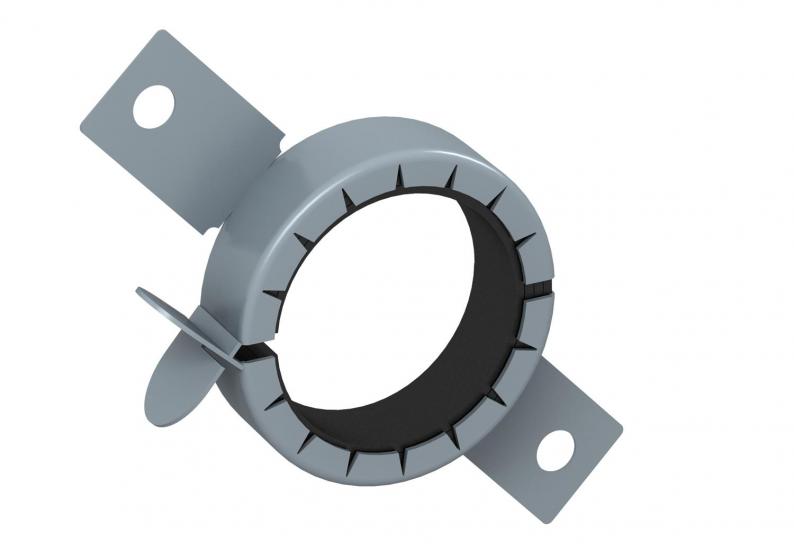

Rohrmanschette mit 2 Befestigungslaschen

…

Art.Nr. 7202200 | EAN 4012195856559

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

für Rohrdurchmesser min.

Maß d

Maß D min.

für Rohrdurchmesser max.

Maß h

26 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Rohrmanschette für brennbare Rohre.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M6.

Technische Daten

Dimension	Ø32mm
Farbe	grau
für Rohrdurchmesser max.	34 mm
für Rohrdurchmesser min.	32 mm
Werkstoff	Intumeszierender Baustoff
Zubehör erforderlich	ja

Abmessungen

Breite	50 mm
Höhe	26 mm
Länge	50 mm
Maß d	36 mm
Maß D min.	50 mm
Maß h	26 mm

Typ TCX-032

Rohrmanschette mit 2 Befestigungslaschen

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (4)

Erklärungen (5)

Zertifikate (6)

Anleitungen & Hilfen (5)

Artikelbilder (2)

Zubehör

Systemzubehör

Art.Nr. 7202300

DSX Dämmschichtbildner in Kartusche

Typ

DSX-K

kl. VKE: 1 Stück

Art.Nr. 7205425

Kennzeichnungsschild DE

Typ

KS-S DE

kl. VKE: 1 Stück

Ausführungen

für Rohrdurchmesser min.

Maß d

Maß D min.

für Rohrdurchmesser max.

TCX-032

Art.Nr.

7202200

für Rohrdurchmesser min.

32 mm

Maß d

36 mm

Maß D min.

50 mm

für Rohrdurchmesser max.

34 mm

Maß h

26 mm

TCX-040

Art.Nr.

7202201

Maß D min.

58 mm

für Rohrdurchmesser min.

40 mm

Maß h

26 mm

für Rohrdurchmesser max.

42 mm

Maß d

44 mm

TCX-050

Art.Nr.

7202203

Maß d

54 mm

für Rohrdurchmesser min.

50 mm

für Rohrdurchmesser max.

52 mm

Maß h

26 mm

Maß D min.

68 mm
