Riffelblechdeckel DBKR
Art.Nr. 6049095 | EAN 4012197307981
Art.Nr. / Typ
Breite
Länge
3000 mm
Blechstärke
3,3 mm
kl. VKE: 3 m
3m
Beschreibung

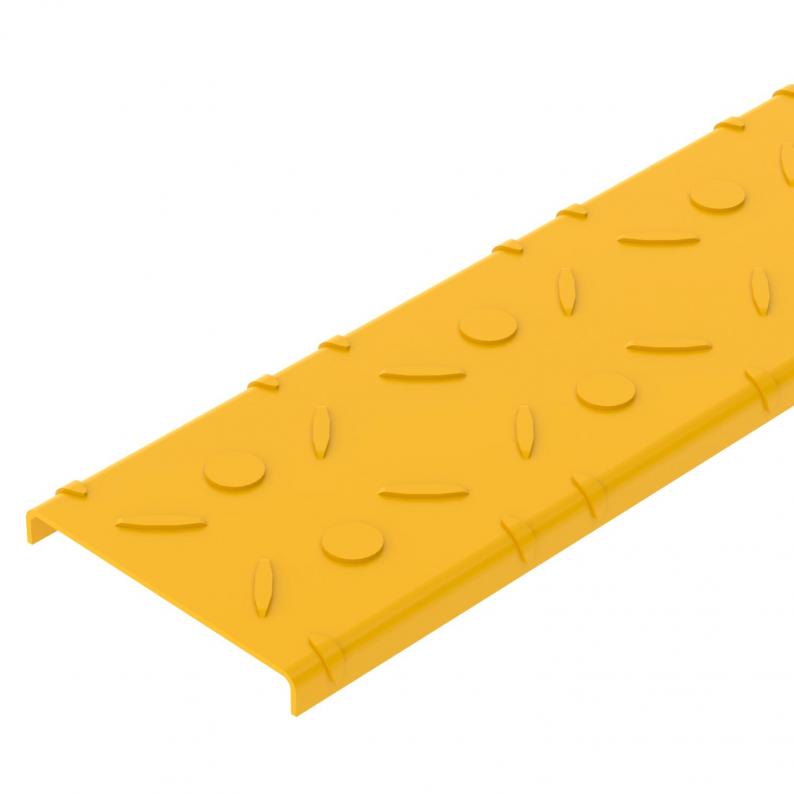

Riffelblechdeckel für das begehbare Kabelrinnen-System Typ BKR.
Die Deckelstärke setzt sich aus 2,0 mm bandverzinktem Stahlblech und 1,3 mm Riffelhöhe zusammen.
Vorgeprägte Ausbrechöffnungen im Abstand von 100 mm ermöglichen eine nachträgliche Installation eines Drehriegels.
Bei Verwendung von Deckeln im Außenbereich sind zusätzliche Maßnahmen gegen Windeinflüsse vorzunehmen.
Die Deckelstärke setzt sich aus 2,0 mm bandverzinktem Stahlblech und 1,3 mm Riffelhöhe zusammen.
Vorgeprägte Ausbrechöffnungen im Abstand von 100 mm ermöglichen eine nachträgliche Installation eines Drehriegels.
Bei Verwendung von Deckeln im Außenbereich sind zusätzliche Maßnahmen gegen Windeinflüsse vorzunehmen.
Technische Daten
Technische Daten
| Befestigungsart | aufliegend |
|---|---|
| Blechstärke | 3,3 mm |
| Dimension | 100x3000 |
| Farbe | signalgelb; RAL 1003 |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Oberfläche | PES50-UDS-S - Polyester/Epoxid/Sichtfläche beschichtet–Ultradünnschicht |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 13 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß b | 50 mm |
| Maß L | 3000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Länge
Blechstärke
Breite
Art.Nr.
DBKR 100 FSK SGB
3000 mm
3,3 mm
100 mm
6049095
DBKR 200 FSK SGB
3000 mm
3,3 mm
200 mm
6049097
DBKR 300 FSK SGB
3000 mm
3,3 mm
300 mm
6049099
DBKR 400 FSK SGB
3000 mm
3,3 mm
400 mm
6049101
DBKR 500 FSK SGB
3000 mm
3,3 mm
500 mm
6049103
DBKR 600 FSK SGB
3000 mm
3,3 mm
600 mm
6049105
Breite
DBKR 100 FSK SGB
Art.Nr.
6049095
Länge
3000 mm
Blechstärke
3,3 mm
Breite
100 mm
DBKR 200 FSK SGB
Art.Nr.
6049097
Blechstärke
3,3 mm
Länge
3000 mm
Breite
200 mm
DBKR 300 FSK SGB
Art.Nr.
6049099
Länge
3000 mm
Breite
300 mm
Blechstärke
3,3 mm
DBKR 400 FSK SGB
Art.Nr.
6049101
Länge
3000 mm
Breite
400 mm
Blechstärke
3,3 mm
DBKR 500 FSK SGB
Art.Nr.
6049103
Länge
3000 mm
Breite
500 mm
Blechstärke
3,3 mm
DBKR 600 FSK SGB
Art.Nr.
6049105
Breite
600 mm
Länge
3000 mm
Blechstärke
3,3 mm
