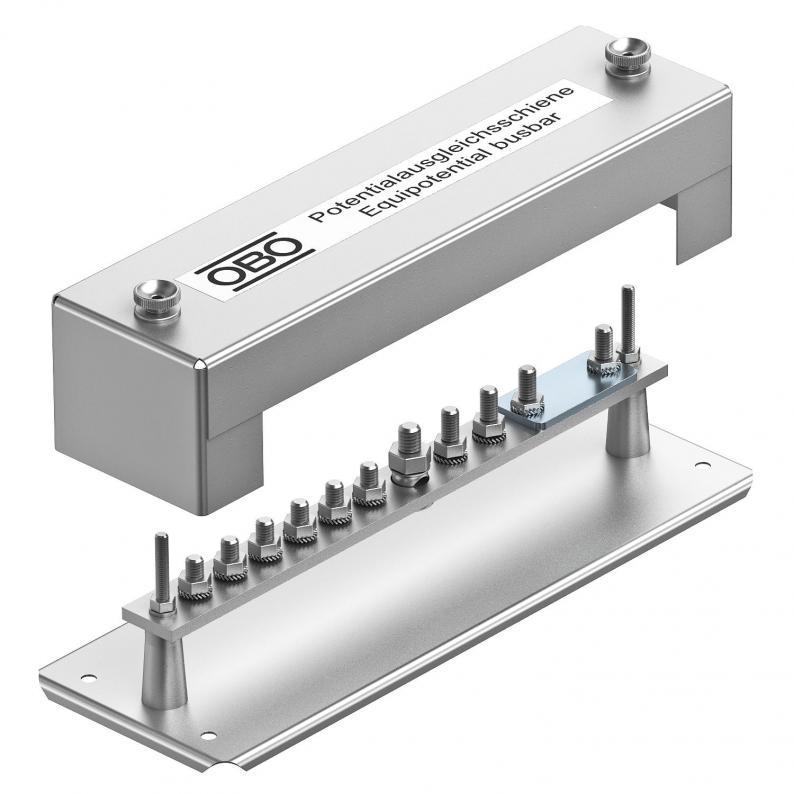

Potentialausgleichsschiene massive Ausführung
Potentialausgleichsschiene massive Ausführung
Art.Nr. 5015057 | EAN 4012195378136
Art.Nr. / Typ
5015057 / 1810
Breite
120 mm
Länge
348 mm
Höhe
83 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
• Fußplatte und anschraubbare Abdeckhaube aus Stahl, bandverzinkt
• Abdeckhaube plombierbar / beschriftbar
• Kontaktleiste aus Stahl, galvanisch verzinkt
• Schrauben und Überleger aus Stahl, feuerverzinkt bzw. galvanisch verzinkt
Anschlussmöglichkeiten:
• 6 Leitungen 6-16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachleiter bis FL 40
• 2 Kabelschuh M8
• Abdeckhaube plombierbar / beschriftbar
• Kontaktleiste aus Stahl, galvanisch verzinkt
• Schrauben und Überleger aus Stahl, feuerverzinkt bzw. galvanisch verzinkt
Anschlussmöglichkeiten:
• 6 Leitungen 6-16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachleiter bis FL 40
• 2 Kabelschuh M8
Technische Daten
Technische Daten
| Anzahl Anschluss Flachleiter bis 40 mm | 1 |
|---|---|
| Anzahl Anschluss Leitung bis 16 mm² starr | 6 |
| Anzahl Anschluss Rundleiter 8-10 mm | 1 |
| Anzahl Anschluss Rundleiter gesamt | 1 |
| Ausführung | mit Abdeckhaube |
| Bauform | Aufbau fix |
| Dimension | 348mm |
| Isolator | nein |
| Oberfläche | feuerverzinkt |
| Oberfläche der Klemme | galvanisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff | Stahl |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |
Abmessungen
| Breite | 120 mm |
|---|---|
| Höhe | 83 mm |
| Länge | 348 mm |
