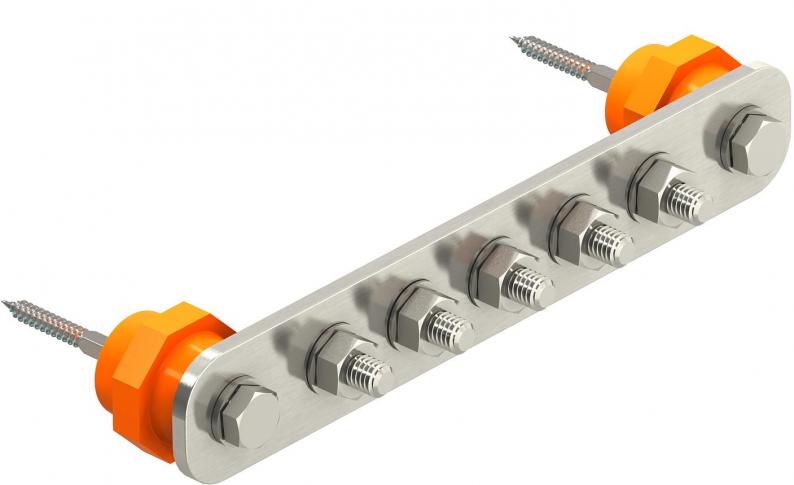

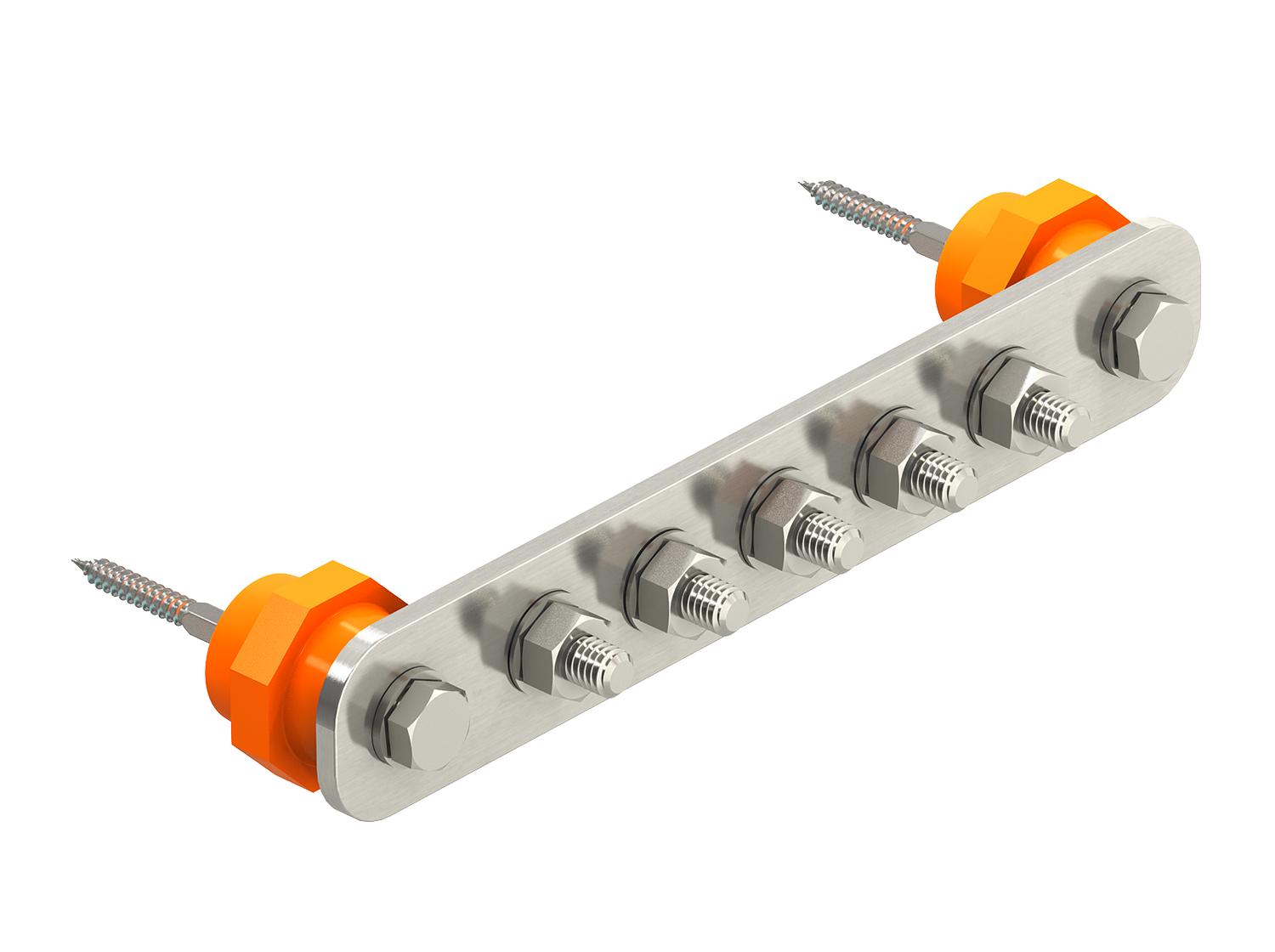

Potentialausgleichsschiene BigBar für Industriebereich

Potentialausgleichsschiene BigBar für Industriebereich

Art.Nr. 5015854 | EAN 4012195002277

Alle Ausführungen anzeigen
Art.Nr. / Typ
Höhe
Anzahl der Anschlüsse
Länge
Breite
40 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

• Hauptpotentialausgleich nach VDE 0100 Teil 410 und Teil 540, sowie Blitzschutzpotentialausgleich VDE 0185-305 (IEC 62305)
• Isolatorfüße
• Schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• Varianten aus rostfreiem Edelstahl (V2A) geeignet zum Einsatz im Außenbereich
• Komplett mit Dübel und Schrauben zur Wandmontage
• Mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
  • Blitzstrom geprüft

Technische Daten

Technische Daten

Anzahl Anschluss Rundleiter gesamt5
Anzahl der Anschlüsse5
Ausführungnur Klemme
BauformAufbau modular
BlitzstromtragfähigkeitH/100 kA
Dimension5xM10
Isolatorja
WerkstoffEdelstahl, rostfrei 1.4301
Werkstoff der Klemmerostfreier Stahl (V2A)
Werkstoff der Kontaktschienerostfreier Stahl (V2A)

Abmessungen

Breite40 mm
Höhe5 mm
Länge246 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
1802 AH 5

kl. VKE: 1 Stück

Ausführungen

Höhe
Anzahl der Anschlüsse
Länge
1802 10 VA
Art.Nr.
5015866
Breite
40 mm
Höhe
5 mm
Anzahl der Anschlüsse
10
Länge
408,5 mm
1802 5 VA
Art.Nr.
5015854
Höhe
5 mm
Breite
40 mm
Länge
246 mm
Anzahl der Anschlüsse
5
1802 DC 5+5 VA
Art.Nr.
5015876
Höhe
85 mm
Breite
40 mm
Anzahl der Anschlüsse
10
Länge
605 mm
