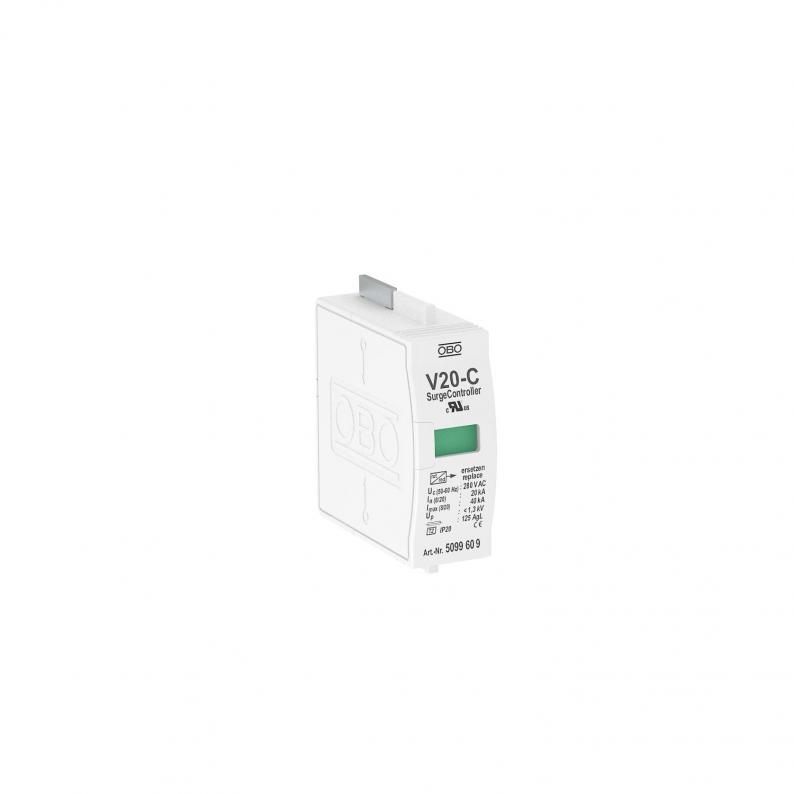

Oberteil Überspannungsableiter 280 V

…

Art.Nr. 5099609 | EAN 4012195396918

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5099609 / V20-C 0-280

Ausführung der Pole

Schutzart

IP20

Höchste Dauerspannung AC

280 V

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Oberteil - Typ 2 Überspannungsableiter

• Steckbares Oberteil, Oberteil ohne Werkzeug vom Unterteil zu trennen
• Inkl. thermischer Abtrennvorrichtung und optischer Defektanzeige
• Hohe Stromleitfähigkeit bei langer Lebensdauer

Technische Daten

Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung	1-polig Oberteil; 280V
Ausführung der Pole	1
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,1269 kg CO₂e / 1 Stück
Dimension	280V
Fernsignalisierung	nein
Höchste Dauerspannung AC	280 V
Höchste Dauerspannung DC	350 V
Integrierte Vorsicherung	nein
Leiterquerschnitt flexibel (feindrähtig) min.	25 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
LPZ	1→2
Maximale Vorsicherung	125 A
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Montageart	auf Basiselement
Nennableitstoßstrom (8/20 µs)	20 kA
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	TN
Prüfklasse Typ 2	ja
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 2
SPD nach IEC 61643-1	class II

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	20 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	2,5 mm²
Max. netzseitiger Überstromschutz	125
