Multifunktionsverbinder FS
Art.Nr. 6225714 | EAN 4012196443260
Art.Nr. / Typ
Maß B
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

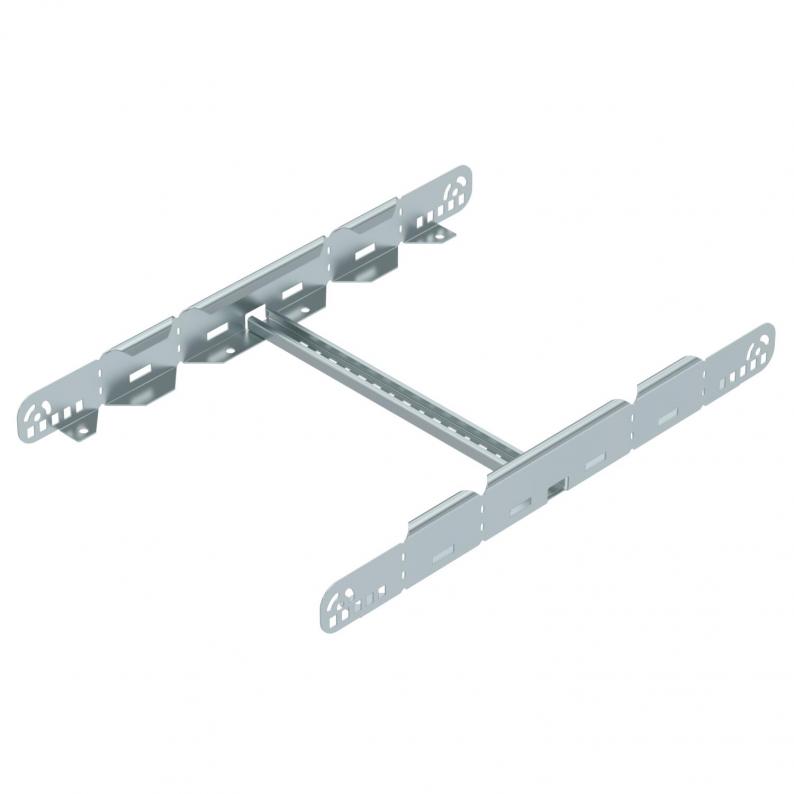

Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 60mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 60x400 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 400 mm |
| Geeignet für Kabeltragsystembreite min. | 400 mm |
| Geeignet für Kabeltragsystemhöhe | 60 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

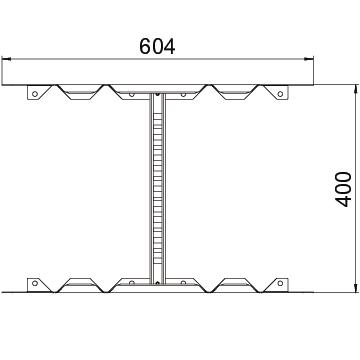

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 604 mm |
| Maß B | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß B
Werkstoff
Oberfläche
Blechstärke
Höhe
Breite
Art.Nr.
LMFV 620 FS
200 mm
Stahl
bandverzinkt
1,5 mm
60 mm
200 mm
6225710
LMFV 630 FS
300 mm
Stahl
bandverzinkt
1,5 mm
60 mm
300 mm
6225712
LMFV 640 FS
400 mm
Stahl
bandverzinkt
1,5 mm
60 mm
400 mm
6225714
LMFV 650 FS
500 mm
Stahl
bandverzinkt
1,5 mm
60 mm
500 mm
6225716
LMFV 660 FS
600 mm
Stahl
bandverzinkt
1,5 mm
60 mm
600 mm
6225718
Maß B
Breite
LMFV 620 FS
Art.Nr.
6225710
Maß B
200 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Höhe
60 mm
Breite
200 mm
LMFV 630 FS
Art.Nr.
6225712
Breite
300 mm
Oberfläche
bandverzinkt
Höhe
60 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Maß B
300 mm
LMFV 640 FS
Art.Nr.
6225714
Maß B
400 mm
Breite
400 mm
Höhe
60 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
LMFV 650 FS
Art.Nr.
6225716
Oberfläche
bandverzinkt
Höhe
60 mm
Maß B
500 mm
Werkstoff
Stahl
Breite
500 mm
Blechstärke
1,5 mm
LMFV 660 FS
Art.Nr.
6225718
Maß B
600 mm
Höhe
60 mm
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
600 mm
