Multifunktionsverbinder FS
Art.Nr. 6225750 | EAN 4012196443345
Art.Nr. / Typ
Maß B
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
110 mm
Blechstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 110 mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 110x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 200 mm |
| Geeignet für Kabeltragsystembreite min. | 200 mm |
| Geeignet für Kabeltragsystemhöhe | 110 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

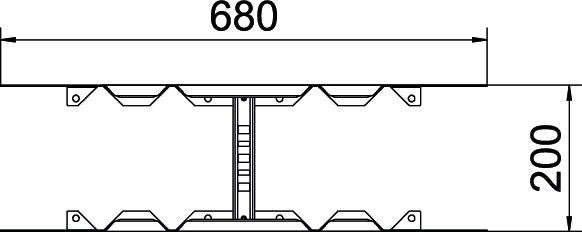

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 680 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Werkstoff
Maß B
Höhe
Breite
Blechstärke
Art.Nr.
LMFV 1120 FS
bandverzinkt
Stahl
200 mm
110 mm
200 mm
1,5 mm
6225750
LMFV 1130 FS
bandverzinkt
Stahl
300 mm
110 mm
300 mm
1,5 mm
6225752
LMFV 1140 FS
bandverzinkt
Stahl
400 mm
110 mm
400 mm
1,5 mm
6225754
LMFV 1150 FS
bandverzinkt
Stahl
500 mm
110 mm
500 mm
1,5 mm
6225756
LMFV 1160 FS
bandverzinkt
Stahl
600 mm
110 mm
600 mm
1,5 mm
6225758
Maß B
Breite
LMFV 1120 FS
Art.Nr.
6225750
Oberfläche
bandverzinkt
Werkstoff
Stahl
Maß B
200 mm
Höhe
110 mm
Breite
200 mm
Blechstärke
1,5 mm
LMFV 1130 FS
Art.Nr.
6225752
Höhe
110 mm
Maß B
300 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
300 mm
LMFV 1140 FS
Art.Nr.
6225754
Breite
400 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
110 mm
Maß B
400 mm
Blechstärke
1,5 mm
LMFV 1150 FS
Art.Nr.
6225756
Oberfläche
bandverzinkt
Höhe
110 mm
Breite
500 mm
Maß B
500 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
LMFV 1160 FS
Art.Nr.
6225758
Werkstoff
Stahl
Maß B
600 mm
Höhe
110 mm
Blechstärke
1,5 mm
Breite
600 mm
Oberfläche
bandverzinkt
