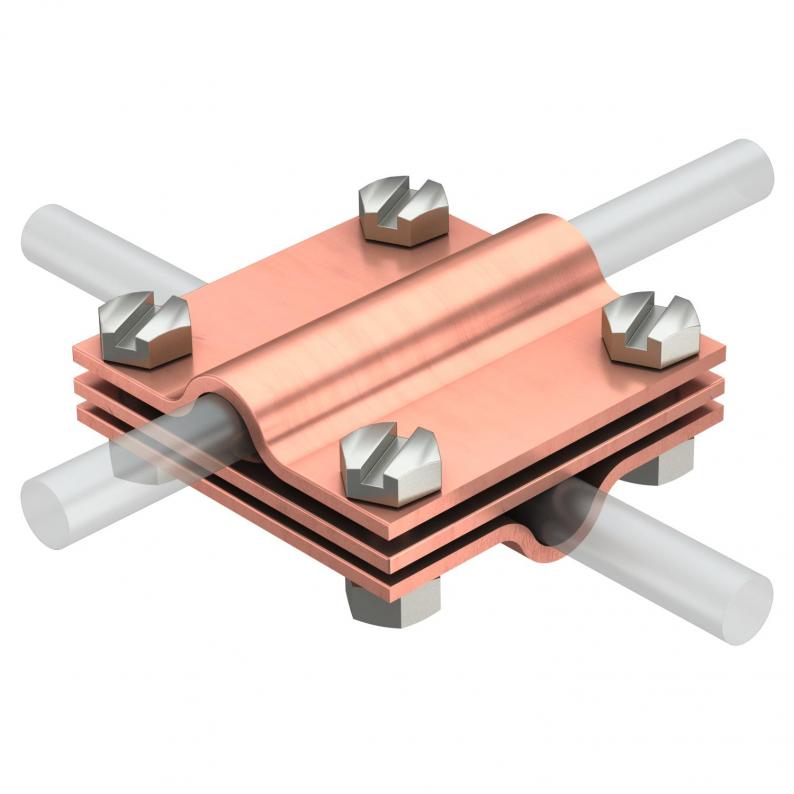

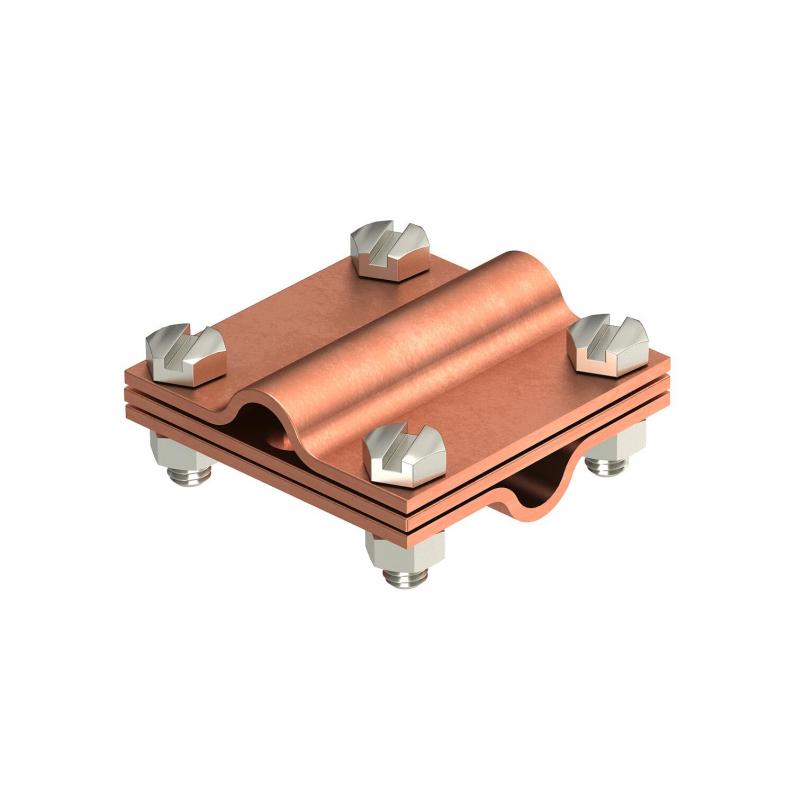

Kreuzverbinder mit Zwischenplatte für Rd 8-10 mm Cu
Art.Nr. 5314135 | EAN 4012195419112
Art.Nr. / Typ
5314135 / 254 DIN 8-10 CU
Passung
Rd 8-10 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3)
• Passung: Rd 8-10 x Rd 8-10
• mit Zwischenplatte
• mit 4 Sechskantschrauben M6 x 20 und 4 Sechskantmuttern M6 (F)
aus rostfreiem Stahl (VA)
• Passung: Rd 8-10 x Rd 8-10
• mit Zwischenplatte
• mit 4 Sechskantschrauben M6 x 20 und 4 Sechskantmuttern M6 (F)
aus rostfreiem Stahl (VA)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Kreuzverbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 8-10mm |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Passung | Rd 8-10 mm |
| Werkstoff | Kupfer |
| Zwischenplatte | ja |
Abmessungen
| Maß A | 52 mm |
|---|---|
| Maß B | 52 mm |
