Konuskabelverschraubung, metrisches Gewinde, lichtgrau
Art.Nr. 2035316 | EAN 4012195464952
Art.Nr. / Typ
Gewinde
kl. VKE: 50 Stück
50Stück
Beschreibung
Standard-Kabelverschraubung, Form A nach DIN 46320 mit einfachem Dichtring aus NR/SBR mit metrischem Anschlussgewinde nach IEC 423.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,8404 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 6,5 mm |
| Dichtbereich D min. | 3,5 mm |
| Dimension | M12 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M12 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 8 mm |
| Gewindenenngröße | 12 |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | ja |
| Schlüsselweite 1 | 15 mm |
| Schlüsselweite 2 | 13 mm |
| Schutzart | IP65 |
| Teilbare Verschraubung | nein |
| Werkstoff | Polystyrol |
| Zugentlastungsmöglichkeit | nein |

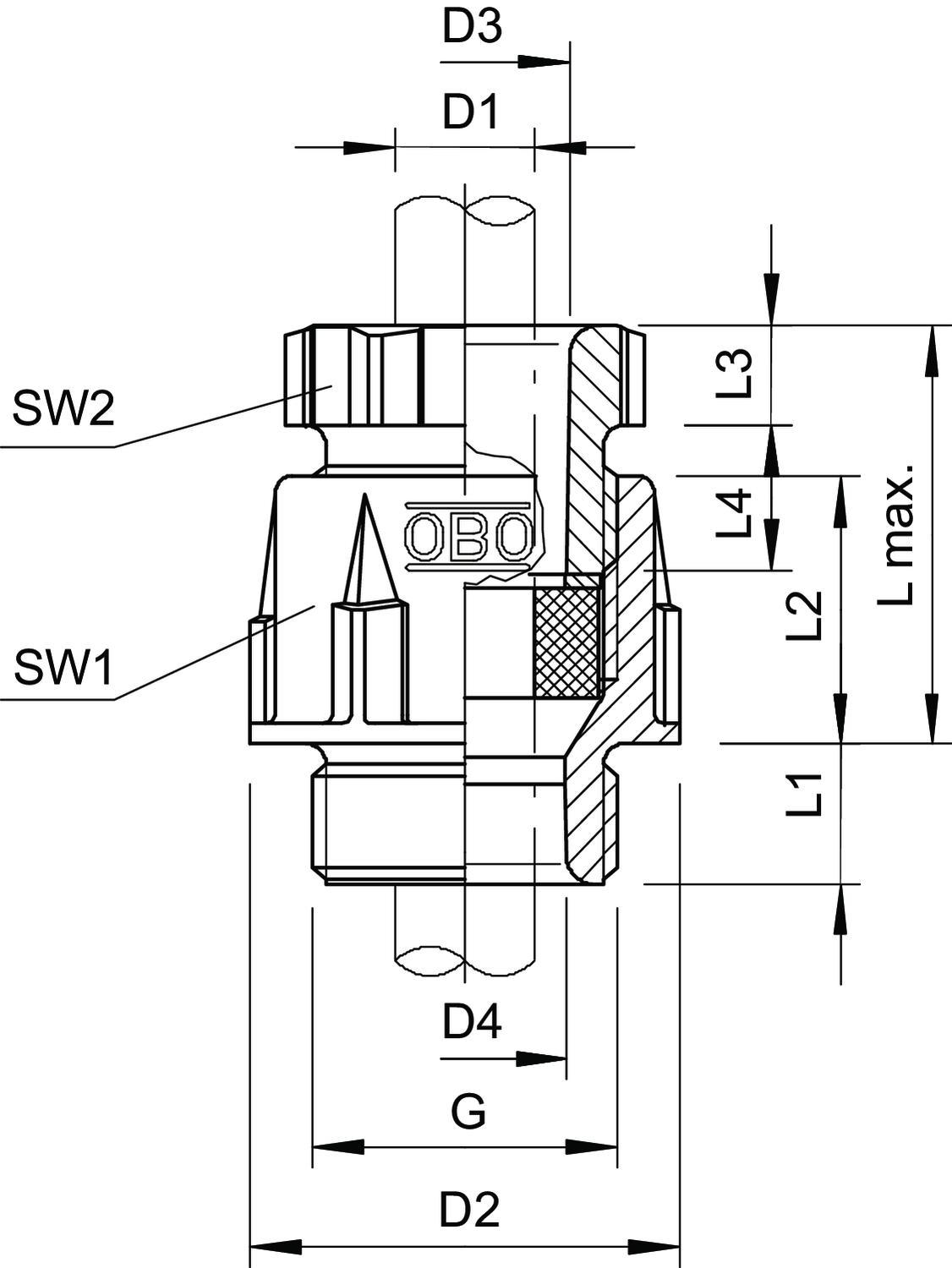

Abmessungen
| Breite | 16,5 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 16,5 mm |
| Maß D1 | 6,5 mm |
| Maß D2 | 16,5 mm |
| Maß D3 | 7 mm |
| Maß D4 | 7 mm |
| Maß G | M12x1,5 mm |
| Maß L max. | 23 mm |
| Maß L1 | 8 mm |
| Maß L2 | 13 mm |
| Maß L3 | 5 mm |
| Maß L4 | 8,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Gewinde
Art.Nr.
106 M12 PS
M12 x 1,5
2035316
106 M16 PS
M16 x 1,5
2035324
106 M 20 PS
M20 x 1,5
2035332
106 M 25 PS
M25 x 1,5
2035340
106 M 32 PS
M32 x 1,5
2035359
106 M 40 PS
M40 x 1,5
2035367
106 M 50 PS
M50 x 1,5
2035375
106 M 63 PS
M63 x 1,5
2035383
