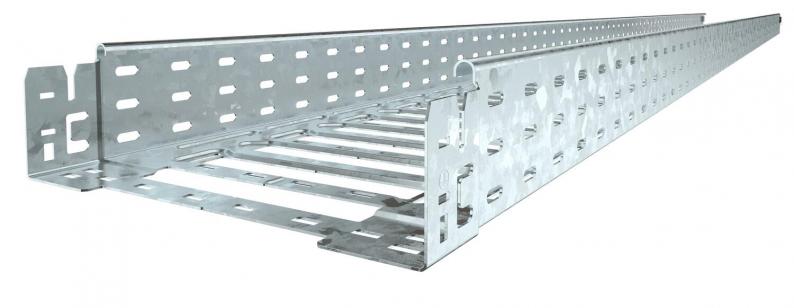

Kabelrinne SKS-Magic® 85 FT
Art.Nr. 6059549 | EAN 4012195833086
Art.Nr. / Typ
Breite
Farbe
zink
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Höhe
85 mm
Werkstoff
Stahl
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,7139 kg CO₂e / 1 Meter |
| Dimension | 85x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 83 cm² |
| Nutzquerschnitt | 8300 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß L | 30 mm |
| Maß y | 62 mm |
Belastungen
| Stützabstand 1,5m | 3,4 kN/m |
|---|---|
| Stützabstand 2,0m | 2,7 kN/m |
| Stützabstand 2,5m | 2,07 kN/m |
| Stützabstand 3,0m | 1,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Funktionserhalt
Oberfläche
Blechstärke
Höhe
Werkstoff
Länge
Breite
Art.Nr.
SKSM 810 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
100 mm
6059549
SKSM 820 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
200 mm
6059553
SKSM 830 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
300 mm
6059555
SKSM 840 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
400 mm
6059557
SKSM 850 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
500 mm
6059559
SKSM 860 FT
zink
nein
tauchfeuerverzinkt
1,5 mm
85 mm
Stahl
3050 mm
600 mm
6059561
