Kabelrinne SKS-Magic® 60 ungelocht A2

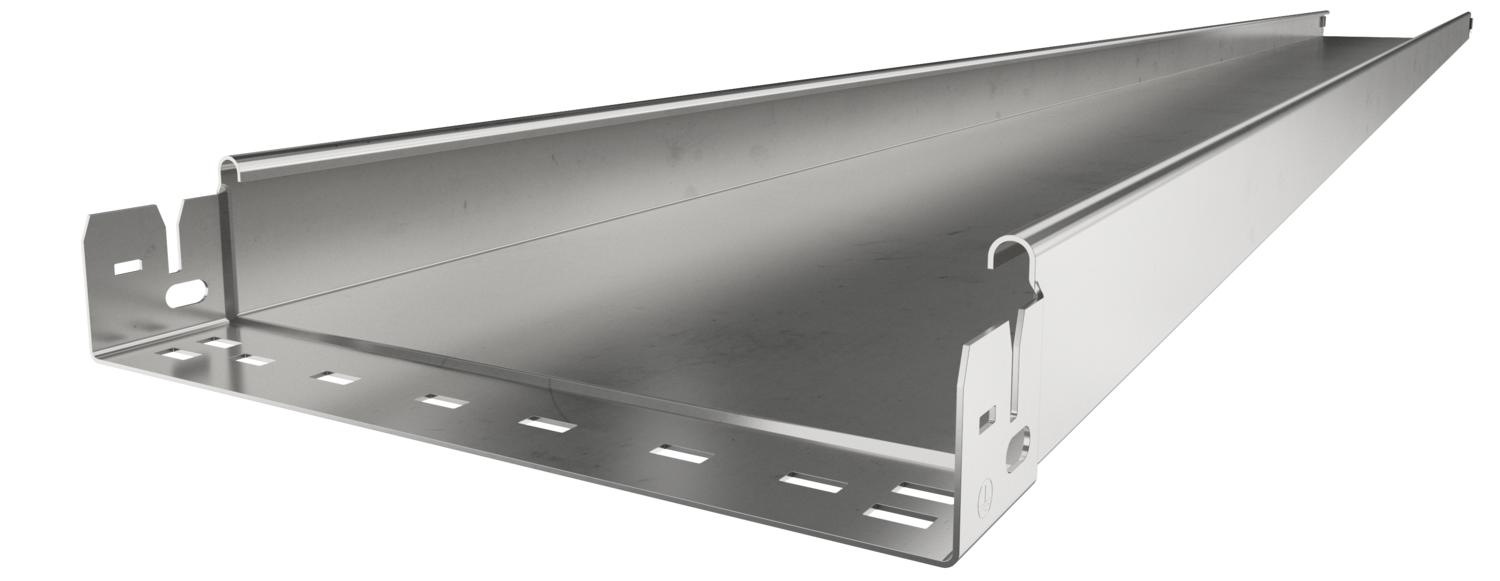

Kabelrinne SKS-Magic® 60 ungelocht A2
Art.Nr. 6059722 | EAN 4012195830689
Art.Nr. / Typ
Breite
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
60 mm
Blechstärke
1,5 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,3628 kg CO₂e / 1 Meter |
| Dimension | 60x100x3050 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 58 cm² |
| Nutzquerschnitt | 5800 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,5m | 2,6 kN/m |
|---|---|
| Stützabstand 2,0m | 1,9 kN/m |
| Stützabstand 2,5m | 1,1 kN/m |
| Stützabstand 3,0m | 0,55 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Oberfläche
Länge
Funktionserhalt
Breite
Werkstoff
Höhe
Blechstärke
Art.Nr.
SKSMU 610 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
100 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059722
SKSMU 620 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
200 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059726
SKSMU 630 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
300 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059728
SKSMU 640 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
400 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059730
SKSMU 650 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
500 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059732
SKSMU 660 A2
edelstahl
blank, nachbehandelt
3050 mm
nein
600 mm
Edelstahl, rostfrei 1.4301
60 mm
1,5 mm
6059734
