Kabelrinne SKS-Magic® 60 A4

Kabelrinne SKS-Magic® 60 A4

Art.Nr. 6059507 | EAN 4012195832843

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Länge
3050 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Höhe
60 mm
Farbe
edelstahl

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

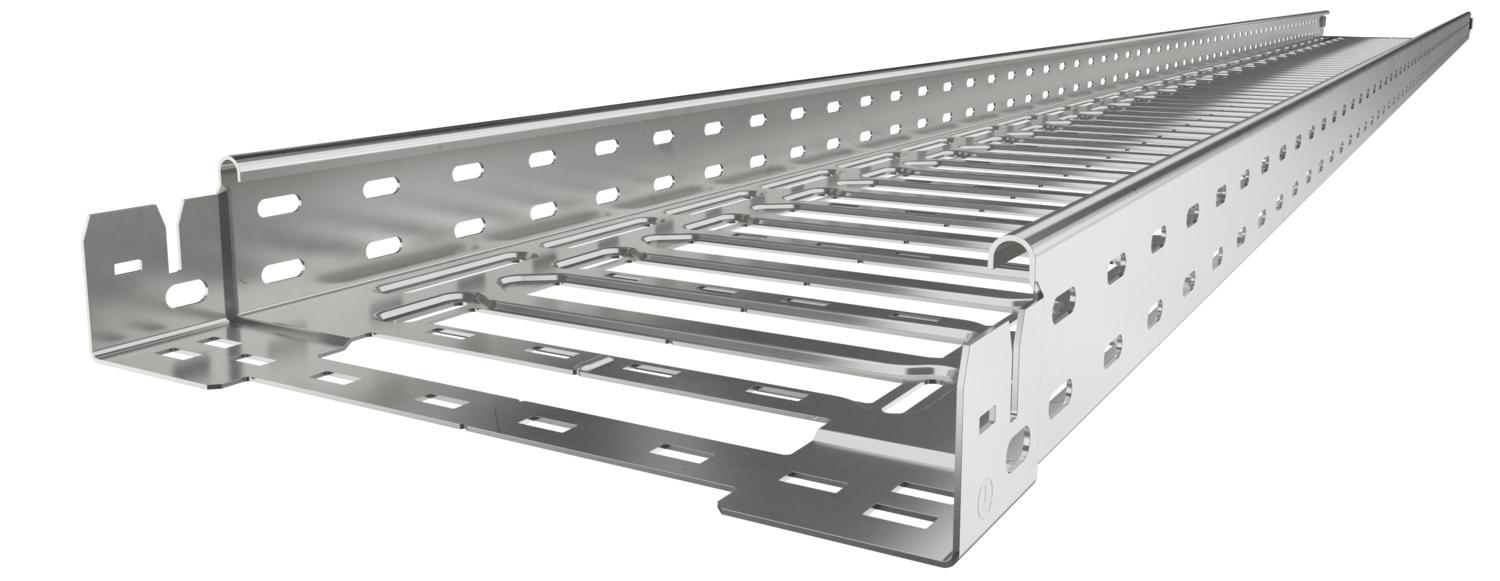

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate14,2446 kg CO₂e / 1 Meter
Dimension60x100x3050
Farbeedelstahl
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4571

Abmessungen

Breite100 mm
Höhe60 mm
Länge3050 mm
Maß B100 mm
Maß L30 mm
Maß y62 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,58 kN/m
Stützabstand 3,0m1 kN/m
Belastungsdiagramm Kabelrinne Typ SKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
