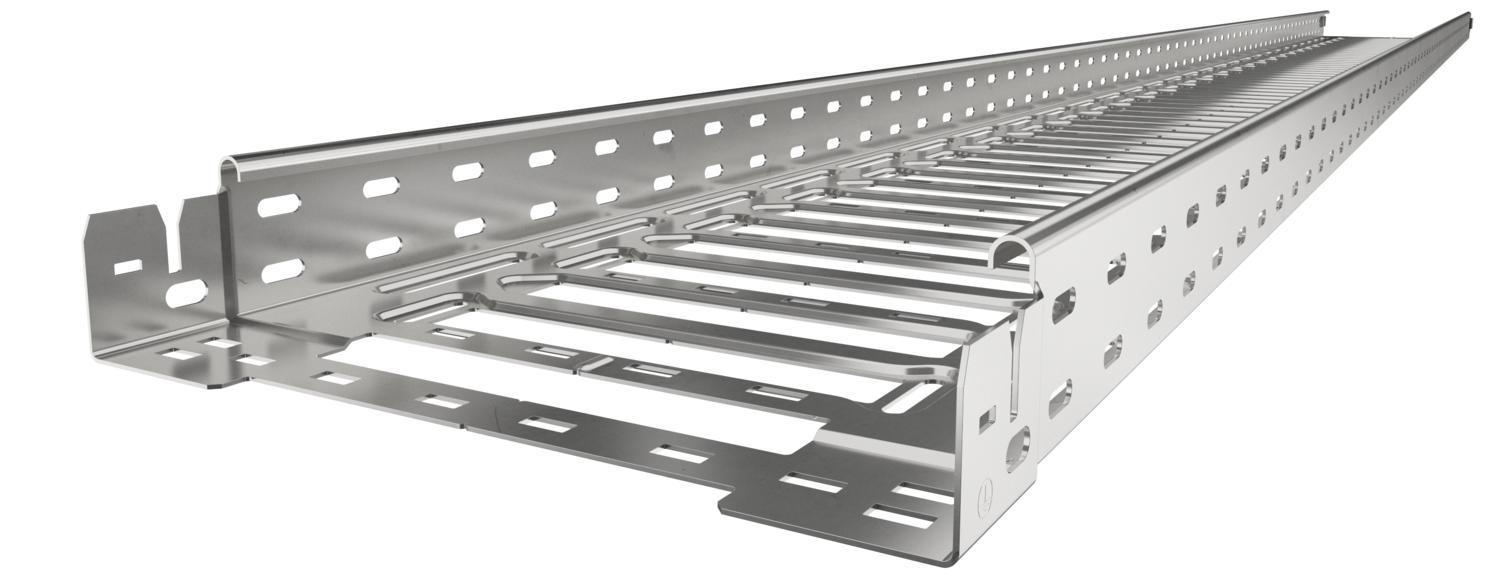

Kabelrinne SKS-Magic® 60 A2

Kabelrinne SKS-Magic® 60 A2

Art.Nr. 6059494 | EAN 4012195832744

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Höhe
60 mm
Länge
3050 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate20,0781 kg CO₂e / 1 Meter
Dimension60x200x3050
Einsatz Sprinkleranlageja
Farbeedelstahl
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt118 cm²
Nutzquerschnitt11800 mm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite200 mm
Höhe60 mm
Länge3050 mm
Maß B200 mm
Maß L80 mm
Maß x96 mm
Maß y162 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,58 kN/m
Stützabstand 3,0m1 kN/m
Belastungsdiagramm Kabelrinne Typ SKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Systemzubehör
Typ
KTSMV 620 A2

kl. VKE: 1 Stück

Art.Nr. 6036624

90°-Bogen 60 A2
Typ
RB 90 620 A2

kl. VKE: 1 Stück

Typ
RB W 620 A2

kl. VKE: 1 Stück

Ausführungen

Breite
SKSM 610 A2
Art.Nr.
6059490
Höhe
60 mm
Länge
3050 mm
Breite
100 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt
SKSM 620 A2
Art.Nr.
6059494
Farbe
edelstahl
Länge
3050 mm
Höhe
60 mm
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein
Breite
200 mm
Oberfläche
blank, nachbehandelt
SKSM 630 A2
Art.Nr.
6059496
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
60 mm
Breite
300 mm
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Blechstärke
1,5 mm
SKSM 640 A2
Art.Nr.
6059498
Länge
3050 mm
Breite
400 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Blechstärke
1,5 mm
Höhe
60 mm
SKSM 650 A2
Art.Nr.
6059500
Höhe
60 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein
Breite
500 mm
Länge
3050 mm
Oberfläche
blank, nachbehandelt
Farbe
edelstahl
Blechstärke
1,5 mm
SKSM 660 A2
Art.Nr.
6059502
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3050 mm
Oberfläche
blank, nachbehandelt
Höhe
60 mm
Funktionserhalt
nein
Farbe
edelstahl
Breite
600 mm
Blechstärke
1,5 mm
