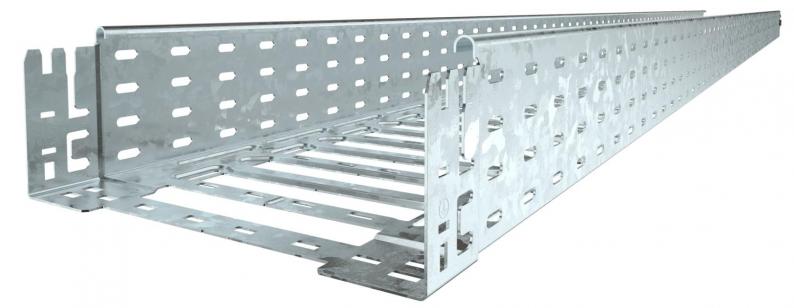

Kabelrinne SKS-Magic® 110 FT
Kabelrinne SKS-Magic® 110 FT
Art.Nr. 6059631 | EAN 4012195829638
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Höhe
110 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 9,0902 kg CO₂e / 1 Meter |
| Dimension | 110x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 10800 mm² |
| Nutzquerschnitt | 108 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß L | 30 mm |
| Maß y | 62 mm |
Belastungen
| Stützabstand 1,5m | 3 kN/m |
|---|---|
| Stützabstand 2,0m | 2,57 kN/m |
| Stützabstand 2,5m | 2,14 kN/m |
| Stützabstand 3,0m | 1,7 kN/m |
| Stützabstand 3,5m | 1,25 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
