Kabelrinne SKS 60 FT
Kabelrinne SKS 60 FT
Art.Nr. 6056636 | EAN 4012196389957
Art.Nr. / Typ
Funktionserhalt
Breite
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1,5 mm
kl. VKE: 3 m
3m
Beschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 60 x 100 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| Brandschutz | Funktionserhalt Normtragekonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,4055 kg CO₂e / 1 Meter |
| Dimension | 60x100x3000 |
| Farbe | zink |
| Funktionserhalt | ja |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Nutzquerschnitt | 58 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

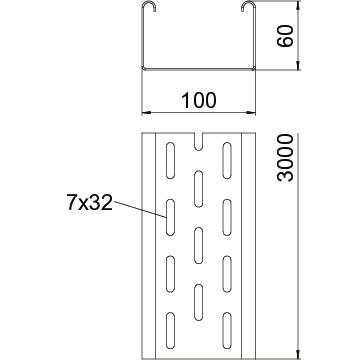

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Belastungen
| Stützabstand 1,5m | 2,65 kN/m |
|---|---|
| Stützabstand 2,0m | 1,8 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Länge
Oberfläche
Werkstoff
Breite
Blechstärke
Art.Nr.
SKS 610 FT
ja
3000 mm
tauchfeuerverzinkt
Stahl
100 mm
1,5 mm
6056636
SKS 615 FT
ja
3000 mm
tauchfeuerverzinkt
Stahl
150 mm
1,5 mm
6056644
SKS 620 FT
ja
3000 mm
tauchfeuerverzinkt
Stahl
200 mm
1,5 mm
6056652
SKS 630 FT
ja
3000 mm
tauchfeuerverzinkt
Stahl
300 mm
1,5 mm
6056679
SKS 640 FT
nein
3000 mm
tauchfeuerverzinkt
Stahl
400 mm
1,5 mm
6056695
SKS 650 FT
nein
3000 mm
tauchfeuerverzinkt
Stahl
500 mm
1,5 mm
6056717
SKS 660 FT
nein
3000 mm
tauchfeuerverzinkt
Stahl
600 mm
1,5 mm
6056733
Funktionserhalt
Breite
SKS 610 FT
Art.Nr.
6056636
Funktionserhalt
ja
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
100 mm
Blechstärke
1,5 mm
SKS 615 FT
Art.Nr.
6056644
Breite
150 mm
Funktionserhalt
ja
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
3000 mm
SKS 620 FT
Art.Nr.
6056652
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Blechstärke
1,5 mm
Funktionserhalt
ja
Breite
200 mm
SKS 630 FT
Art.Nr.
6056679
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
Blechstärke
1,5 mm
Breite
300 mm
Werkstoff
Stahl
Länge
3000 mm
SKS 640 FT
Art.Nr.
6056695
Werkstoff
Stahl
Breite
400 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
SKS 650 FT
Art.Nr.
6056717
Breite
500 mm
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1,5 mm
SKS 660 FT
Art.Nr.
6056733
Breite
600 mm
Länge
3000 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
