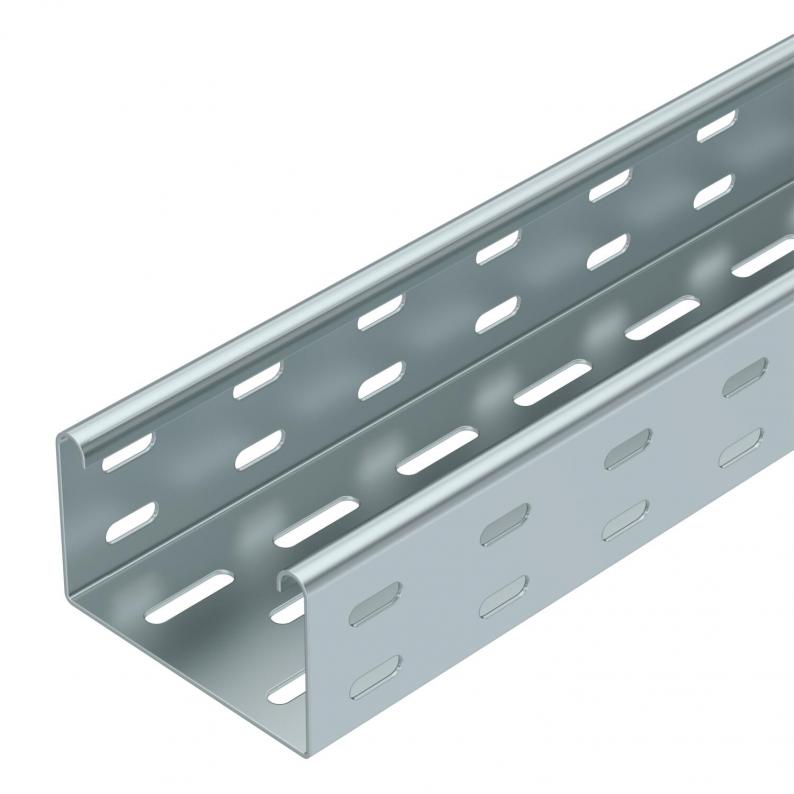

Kabelrinne SKS 60 FS

Kabelrinne SKS 60 FS

Art.Nr. 6056105 | EAN 4012196060191

Alle Ausführungen anzeigen
Art.Nr. / Typ
Funktionserhalt
Breite
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
Bodenlochung7x32
BrandschutzFunktionserhalt Normtragekonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,8263 kg CO₂e / 1 Meter
Dimension60x100x3000
Farbezink
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

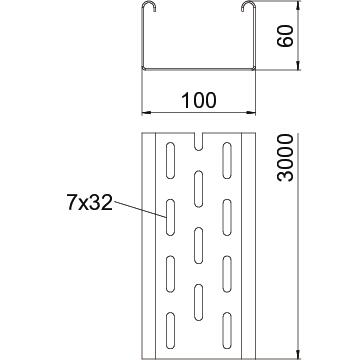

Abmessungen

Breite100 mm
Höhe60 mm
Länge3000 mm
Maß B100 mm
Maß W100 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7070205

Stoßstellenleiste FS
Typ
SSLB 100 FS

kl. VKE: 20 Stück

Art.Nr. 6036100

45°-Bogen 60 FS
Typ
RB 45 610 FS

kl. VKE: 1 Stück

Ausführungen

Funktionserhalt
Breite
SKS 610 FS
Art.Nr.
6056105
Länge
3000 mm
Werkstoff
Stahl
Funktionserhalt
ja
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Breite
100 mm
SKS 615 FS
Art.Nr.
6056156
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
bandverzinkt
Breite
150 mm
Blechstärke
1,5 mm
Funktionserhalt
ja
SKS 620 FS
Art.Nr.
6056202
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Stahl
Breite
200 mm
SKS 630 FS
Art.Nr.
6056296
Werkstoff
Stahl
Funktionserhalt
ja
Oberfläche
bandverzinkt
Länge
3000 mm
Breite
300 mm
Blechstärke
1,5 mm
SKS 640 FS
Art.Nr.
6056407
Funktionserhalt
nein
Länge
3000 mm
Breite
400 mm
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
SKS 650 FS
Art.Nr.
6056504
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Breite
500 mm
Blechstärke
1,5 mm
SKS 660 FS
Art.Nr.
6056601
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
Breite
600 mm
Blechstärke
1,5 mm
