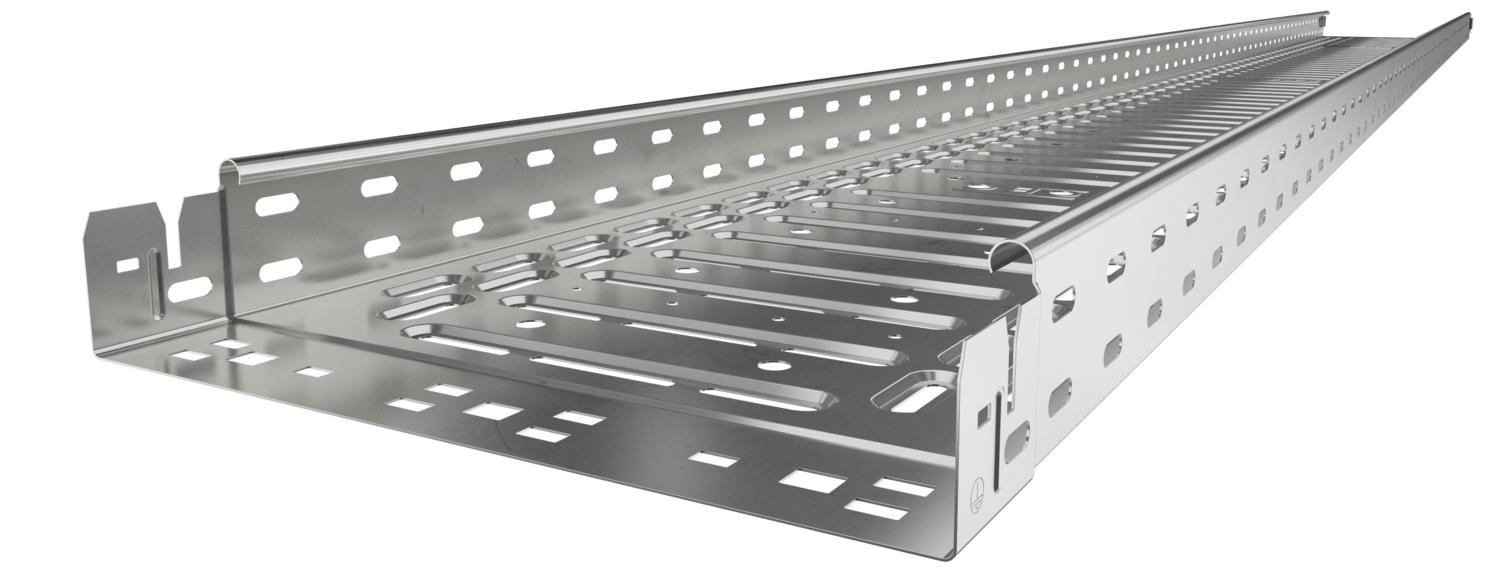

Kabelrinne RKS-Magic® 60 A2

Kabelrinne RKS-Magic® 60 A2

Art.Nr. 6047613 | EAN 4012195706083

Alle Ausführungen anzeigen
Art.Nr. / Typ
Funktionserhalt
Blechstärke
Breite
Höhe
60 mm
Länge
3050 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke0,75 mm
Bodenlochung1
BrandschutzFunktionserhalt kabelspezifische Tragkonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate7,634 kg CO₂e / 1 Meter
Dimension60x100x3050
Farbeedelstahl
Funktionserhaltja
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite100 mm
Höhe60 mm
Länge3050 mm
Maß B100 mm
Maß y50 mm

Belastungen

Stützabstand 1,0m1,2 kN/m
Stützabstand 1,5m0,9 kN/m
Stützabstand 2,0m0,6 kN/m
Stützabstand 2,5m0,4 kN/m

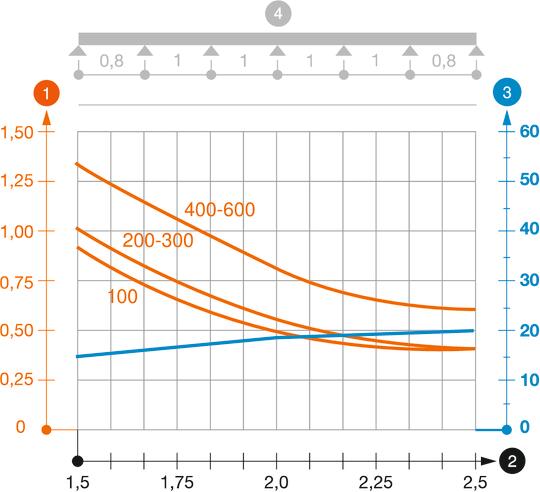

Belastungsdiagramm Kabelrinne Typ RKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 610 A2

kl. VKE: 1 Stück

Art.Nr. 6036620

90°-Bogen 60 A2
Typ
RB 90 610 A2

kl. VKE: 1 Stück

Typ
RB W 610 A2

kl. VKE: 1 Stück

Ausführungen

Funktionserhalt
Blechstärke
Breite
RKSM 610 A2
Art.Nr.
6047613
Höhe
60 mm
Funktionserhalt
ja
Blechstärke
0,75 mm
Länge
3050 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
100 mm
Oberfläche
blank, nachbehandelt
RKSM 615 A2
Art.Nr.
6047632
Oberfläche
blank, nachbehandelt
Blechstärke
0,75 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
150 mm
Höhe
60 mm
Funktionserhalt
nein
Länge
3050 mm
RKSM 620 A2
Art.Nr.
6047640
Breite
200 mm
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Blechstärke
0,75 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
ja
Höhe
60 mm
Länge
3050 mm
RKSM 630 A2
Art.Nr.
6047656
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
Länge
3050 mm
Breite
300 mm
Blechstärke
0,75 mm
Funktionserhalt
ja
Höhe
60 mm
RKSM 640 A2
Art.Nr.
6047691
Farbe
edelstahl
Breite
400 mm
Höhe
60 mm
Länge
3050 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Blechstärke
0,9 mm
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
RKSM 650 A2
Art.Nr.
6047721
Blechstärke
0,9 mm
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
Länge
3050 mm
Höhe
60 mm
Funktionserhalt
nein
Breite
500 mm
RKSM 660 A2
Art.Nr.
6047737
Breite
600 mm
Farbe
edelstahl
Höhe
60 mm
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Länge
3050 mm
Blechstärke
0,9 mm
Werkstoff
Edelstahl, rostfrei 1.4301
