Kabelrinne RKS-Magic® 35 FS
Kabelrinne RKS-Magic® 35 FS
Art.Nr. 6047417 | EAN 4012195390848
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
0,75 mm
Farbe
zink
Höhe
35 mm
Oberfläche
bandverzinkt
kl. VKE: 3 m
3m
Beschreibung

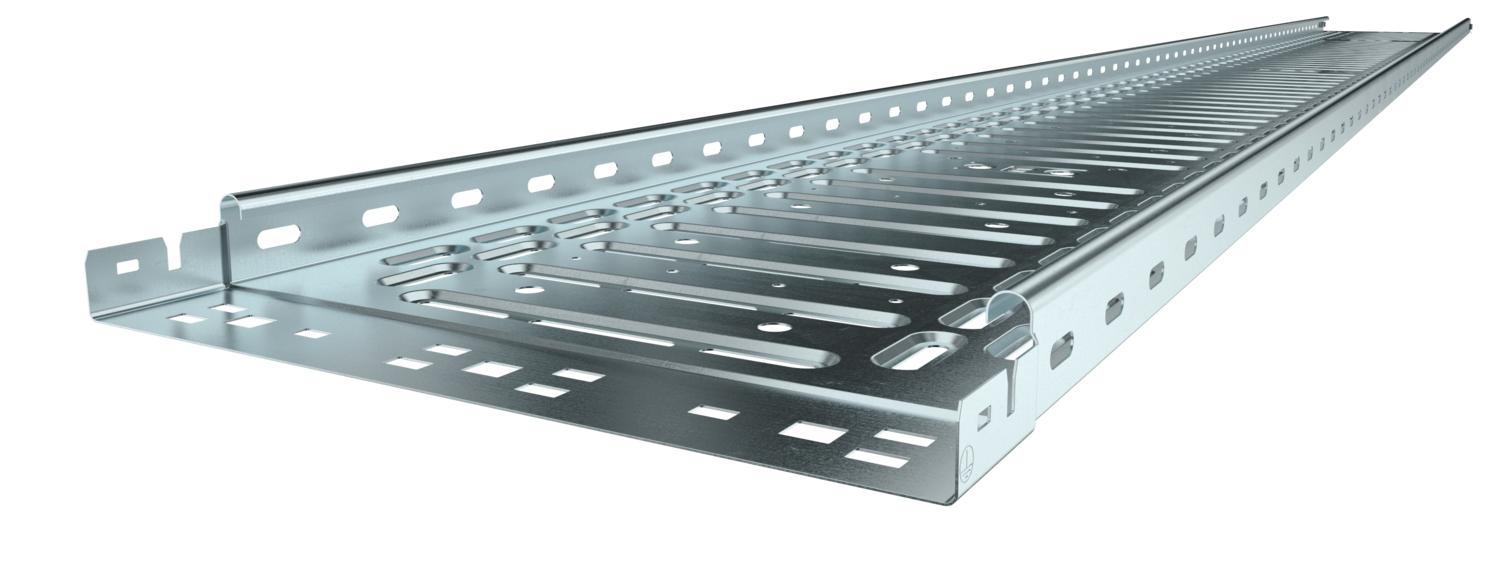

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| Bodenlochung | 1 |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,5701 kg CO₂e / 1 Meter |
| Dimension | 35x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 33 cm² |
| Nutzquerschnitt | 3300 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß y | 50 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,5 kN/m |
| Stützabstand 2,0m | 0,3 kN/m |
| Stützabstand 2,5m | 0,15 kN/m |
| Stützabstand 3,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Länge
Breite
Funktionserhalt
Blechstärke
Farbe
Höhe
Oberfläche
Art.Nr.
RKSM 310 FS
Stahl
3050 mm
100 mm
nein
0,75 mm
zink
35 mm
bandverzinkt
6047417
RKSM 320 FS
Stahl
3050 mm
200 mm
nein
0,75 mm
zink
35 mm
bandverzinkt
6047433
RKSM 330 FS
Stahl
3050 mm
300 mm
nein
0,75 mm
zink
35 mm
bandverzinkt
6047460
Breite
RKSM 310 FS
Art.Nr.
6047417
Werkstoff
Stahl
Länge
3050 mm
Breite
100 mm
Funktionserhalt
nein
Blechstärke
0,75 mm
Farbe
zink
Höhe
35 mm
Oberfläche
bandverzinkt
RKSM 320 FS
Art.Nr.
6047433
Werkstoff
Stahl
Breite
200 mm
Oberfläche
bandverzinkt
Höhe
35 mm
Farbe
zink
Länge
3050 mm
Blechstärke
0,75 mm
Funktionserhalt
nein
RKSM 330 FS
Art.Nr.
6047460
Länge
3050 mm
Blechstärke
0,75 mm
Funktionserhalt
nein
Werkstoff
Stahl
Höhe
35 mm
Breite
300 mm
Oberfläche
bandverzinkt
Farbe
zink
