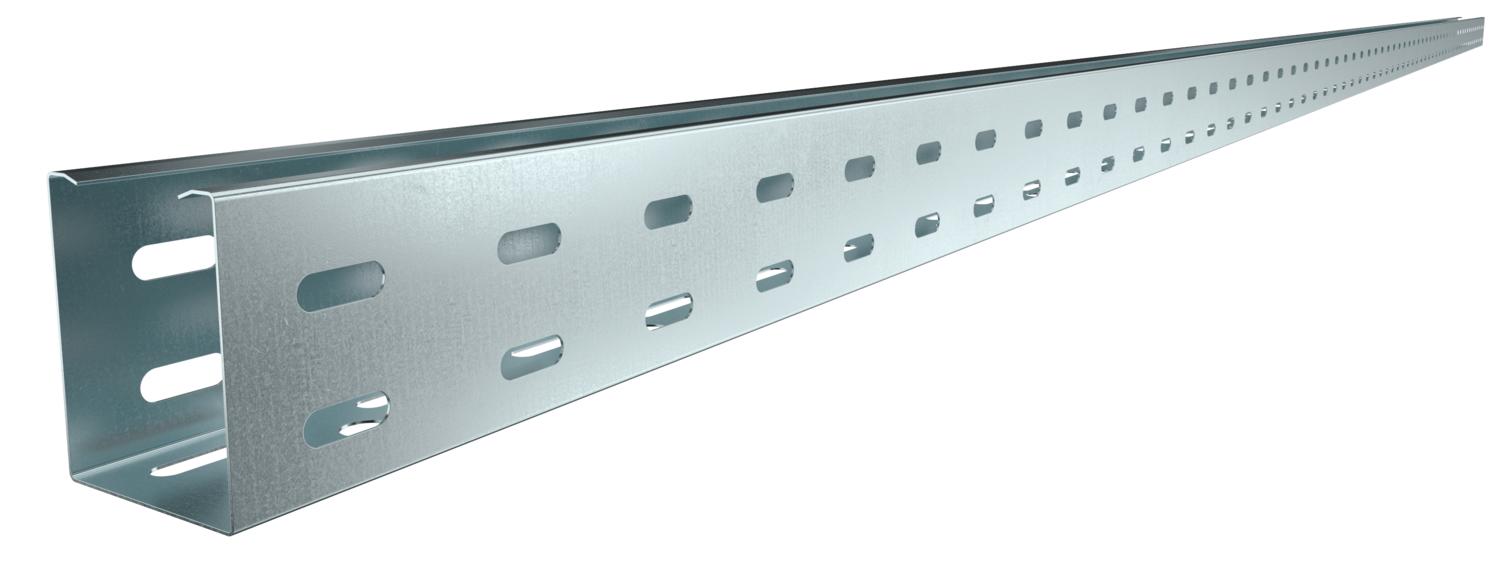

Kabelrinne RKS 60 FS gelocht

Kabelrinne RKS 60 FS gelocht

Art.Nr. 6047600 | EAN 4012196662159

Alle Ausführungen anzeigen
Art.Nr. / Typ
6047600 / RKS 605 FS
Länge
3000 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Breite
50 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

RKS 60 = Rationelles-Kabelrinnen-System in 60 mm Seitenhöhe (Bodenblech ungesickt).
Passender Deckel mit Drehriegel: Typ AZDMD 50.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60x50
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke0,75 mm
Bodenlochung7x32
CO₂ Fußabdruck (GWP) Cradle-to-Gate2,4071 kg CO₂e / 1 Meter
Dimension60x50x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt30 cm²
Nutzquerschnitt3000 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite50 mm
Höhe60 mm
Länge3000 mm
Maß L3000 mm

Belastungen

Stützabstand 1,0m2 kN/m
Stützabstand 1,5m0,8 kN/m
Stützabstand 2,0m0,5 kN/m
Stützabstand 2,5m0,35 kN/m
Stützabstand 3,0m0,15 kN/m
Belastungsdiagramm Kabelrinne Typ RKS 60 ungesickt

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7124430

90°-Bogen 60 FS
Typ
RB 90 605 FS

kl. VKE: 1 Stück

Typ
AZDMD 50 FS

kl. VKE: 3 m

Ausführungen

RKS 605 FS
Art.Nr.
6047600
Länge
3000 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Breite
50 mm
