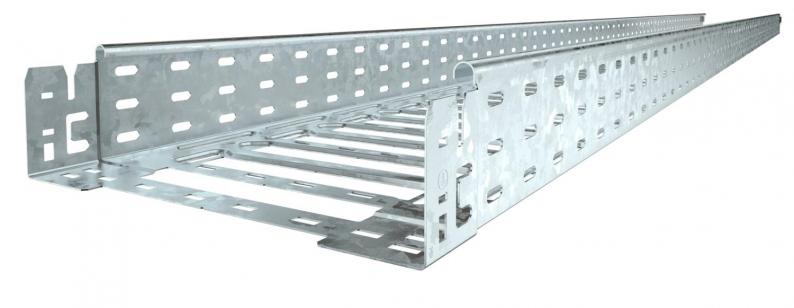

Kabelrinne MKS-Magic® 85 FT
Kabelrinne MKS-Magic® 85 FT
Art.Nr. 6059097 | EAN 4012195830412
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Länge
3050 mm
Höhe
85 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,4452 kg CO₂e / 1 Meter |
| Dimension | 85x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 83 cm² |
| Nutzquerschnitt | 8300 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß L | 30 mm |
| Maß y | 62 mm |
Belastungen
| Stützabstand 1,5m | 1,7 kN/m |
|---|---|
| Stützabstand 2,0m | 1,35 kN/m |
| Stützabstand 2,5m | 1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Länge
Höhe
Funktionserhalt
Farbe
Breite
Blechstärke
Oberfläche
Art.Nr.
MKSM 810 FT
Stahl
3050 mm
85 mm
nein
zink
100 mm
1 mm
tauchfeuerverzinkt
6059097
MKSM 820 FT
Stahl
3050 mm
85 mm
nein
zink
200 mm
1 mm
tauchfeuerverzinkt
6059101
MKSM 830 FT
Stahl
3050 mm
85 mm
nein
zink
300 mm
1 mm
tauchfeuerverzinkt
6059103
MKSM 840 FT
Stahl
3050 mm
85 mm
nein
zink
400 mm
1 mm
tauchfeuerverzinkt
6059105
MKSM 850 FT
Stahl
3050 mm
85 mm
nein
zink
500 mm
1 mm
tauchfeuerverzinkt
6059107
MKSM 860 FT
Stahl
3050 mm
85 mm
nein
zink
600 mm
1 mm
tauchfeuerverzinkt
6059109
Breite
MKSM 810 FT
Art.Nr.
6059097
Werkstoff
Stahl
Länge
3050 mm
Höhe
85 mm
Funktionserhalt
nein
Farbe
zink
Breite
100 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
MKSM 820 FT
Art.Nr.
6059101
Länge
3050 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
Breite
200 mm
Farbe
zink
Blechstärke
1 mm
MKSM 830 FT
Art.Nr.
6059103
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3050 mm
Breite
300 mm
Blechstärke
1 mm
MKSM 840 FT
Art.Nr.
6059105
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Blechstärke
1 mm
Höhe
85 mm
Werkstoff
Stahl
MKSM 850 FT
Art.Nr.
6059107
Werkstoff
Stahl
Farbe
zink
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Funktionserhalt
nein
Höhe
85 mm
Breite
500 mm
MKSM 860 FT
Art.Nr.
6059109
Farbe
zink
Werkstoff
Stahl
Breite
600 mm
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
