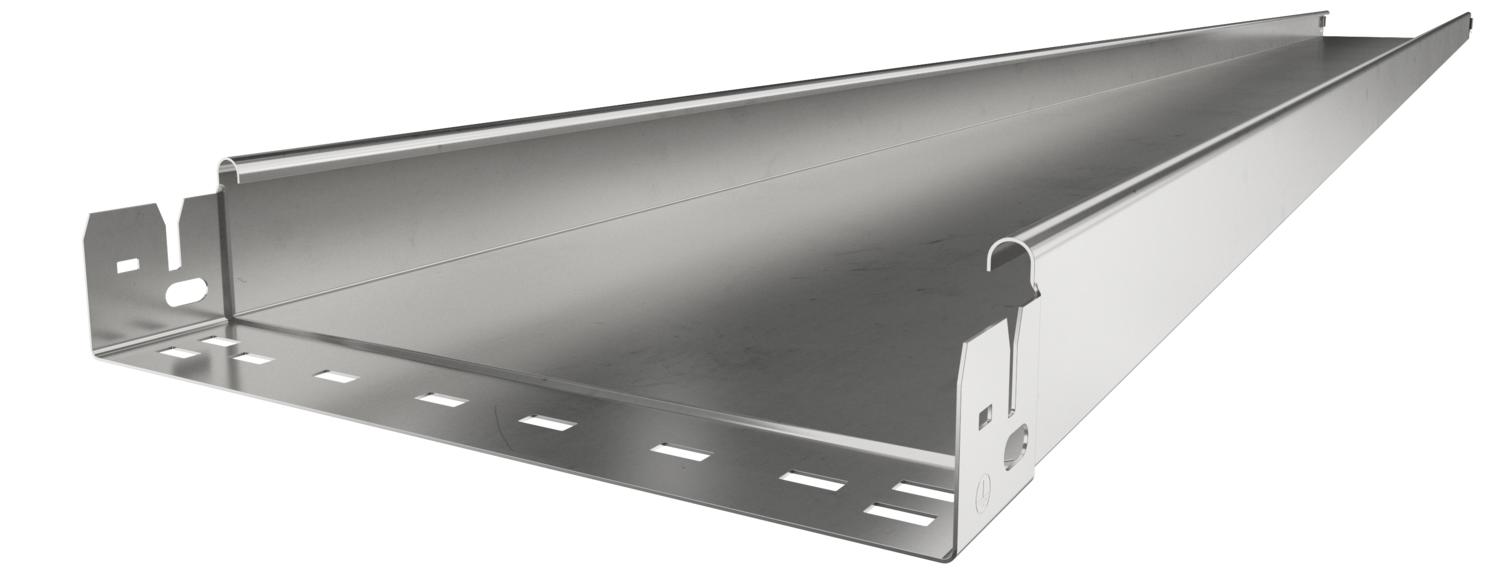

Kabelrinne MKS-Magic® 60 ungelocht A2
Art.Nr. 6059275 | EAN 4012195831532
Art.Nr. / Typ
Breite
Länge
3050 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
60 mm
Blechstärke
1 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 26,6789 kg CO₂e / 1 Meter |
| Dimension | 60x500x3050 |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 29800 mm² |
| Nutzquerschnitt | 298 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3050 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,5m | 1,5 kN/m |
|---|---|
| Stützabstand 2,0m | 1 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Oberfläche
Funktionserhalt
Werkstoff
Höhe
Blechstärke
Art.Nr.
MKSMU 650 A2
500 mm
3050 mm
blank, nachbehandelt
nein
Edelstahl, rostfrei 1.4301
60 mm
1 mm
6059275
MKSMU 660 A2
600 mm
3050 mm
blank, nachbehandelt
nein
Edelstahl, rostfrei 1.4301
60 mm
1 mm
6059277
