Kabelrinne MKS-Magic® 60 FT

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059020 | EAN 4012195830030

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
60 mm
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

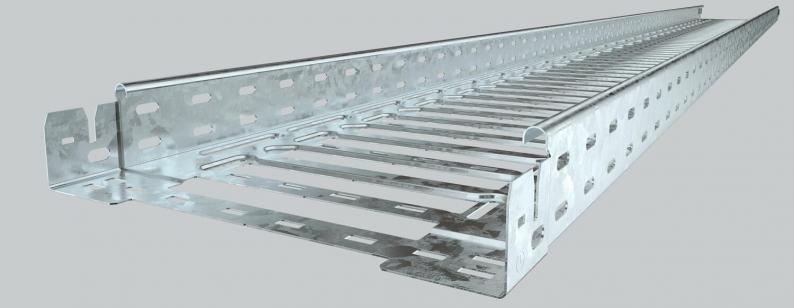

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate5,4492 kg CO₂e / 1 Meter
Dimension60x150x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt8800 mm²
Nutzquerschnitt88 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite150 mm
Höhe60 mm
Länge3050 mm
Maß B150 mm
Maß L30 mm
Maß x46 mm
Maß y112 mm

Belastungen

Stützabstand 1,5m1,6 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 615 DD

kl. VKE: 1 Stück

Typ
DRL 150 FT

kl. VKE: 3 m

Art.Nr. 6036132

45°-Bogen 60 FT
Typ
RB 45 615 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 610 FT
Art.Nr.
6059018
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
60 mm
Breite
100 mm
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
MKSM 615 FT
Art.Nr.
6059020
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
Breite
150 mm
MKSM 620 FT
Art.Nr.
6059022
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
Breite
200 mm
Höhe
60 mm
MKSM 630 FT
Art.Nr.
6059025
Breite
300 mm
Blechstärke
1 mm
Länge
3050 mm
Werkstoff
Stahl
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
MKSM 640 FT
Art.Nr.
6059027
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Blechstärke
1 mm
Funktionserhalt
nein
MKSM 650 FT
Art.Nr.
6059029
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1 mm
Funktionserhalt
nein
Höhe
60 mm
Länge
3050 mm
Farbe
zink
MKSM 660 FT
Art.Nr.
6059032
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3050 mm
Blechstärke
1 mm
Breite
600 mm
Funktionserhalt
nein
Farbe
zink
