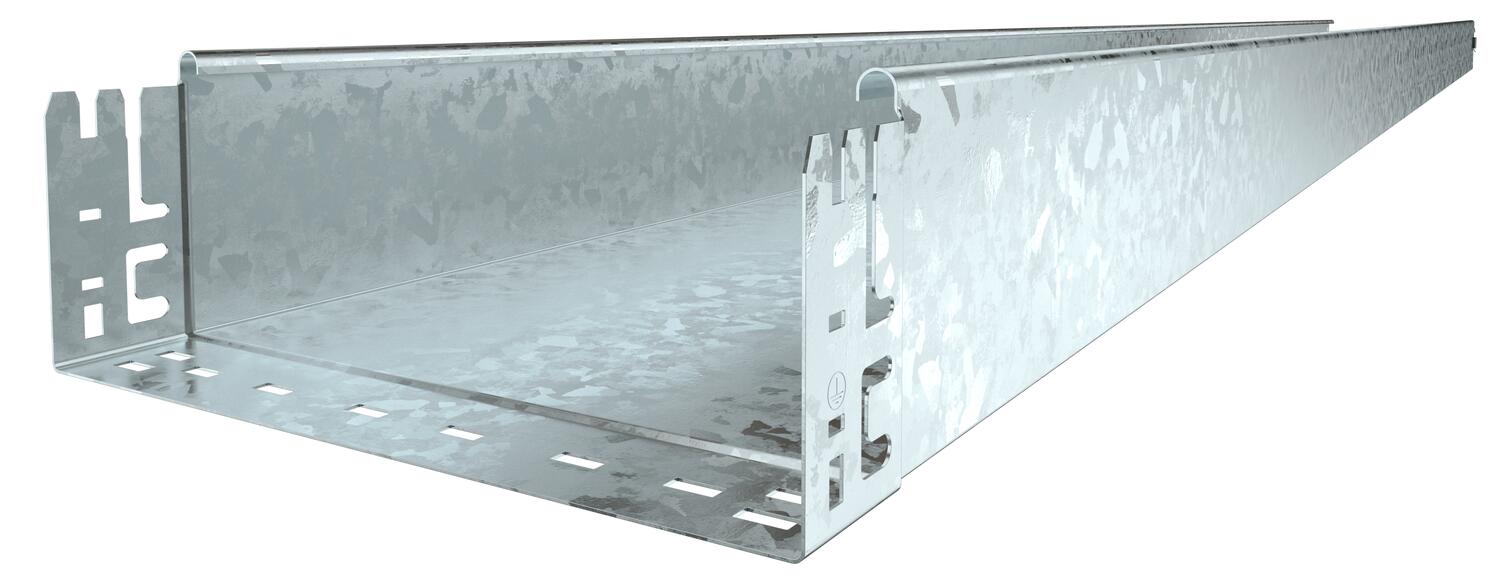

Kabelrinne MKS-Magic® 110 ungelocht FT
Art.Nr. 6059399 | EAN 4012195832126
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Höhe
110 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1 mm
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,585 kg CO₂e / 1 Meter |
| Dimension | 110x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 108 cm² |
| Nutzquerschnitt | 10800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,5m | 1,85 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Werkstoff
Höhe
Funktionserhalt
Farbe
Blechstärke
Breite
Länge
Art.Nr.
MKSMU 110 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
100 mm
3050 mm
6059399
MKSMU 115 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
150 mm
3050 mm
6059401
MKSMU 120 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
200 mm
3050 mm
6059403
MKSMU 130 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
300 mm
3050 mm
6059405
MKSMU 140 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
400 mm
3050 mm
6059407
MKSMU 150 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
500 mm
3050 mm
6059409
MKSMU 160 FT
tauchfeuerverzinkt
Stahl
110 mm
nein
zink
1 mm
600 mm
3050 mm
6059411
