Kabelrinne MKS-Magic® 110 FT
Kabelrinne MKS-Magic® 110 FT
Art.Nr. 6059173 | EAN 4012195831037
Art.Nr. / Typ
Breite
Höhe
110 mm
Länge
3050 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung

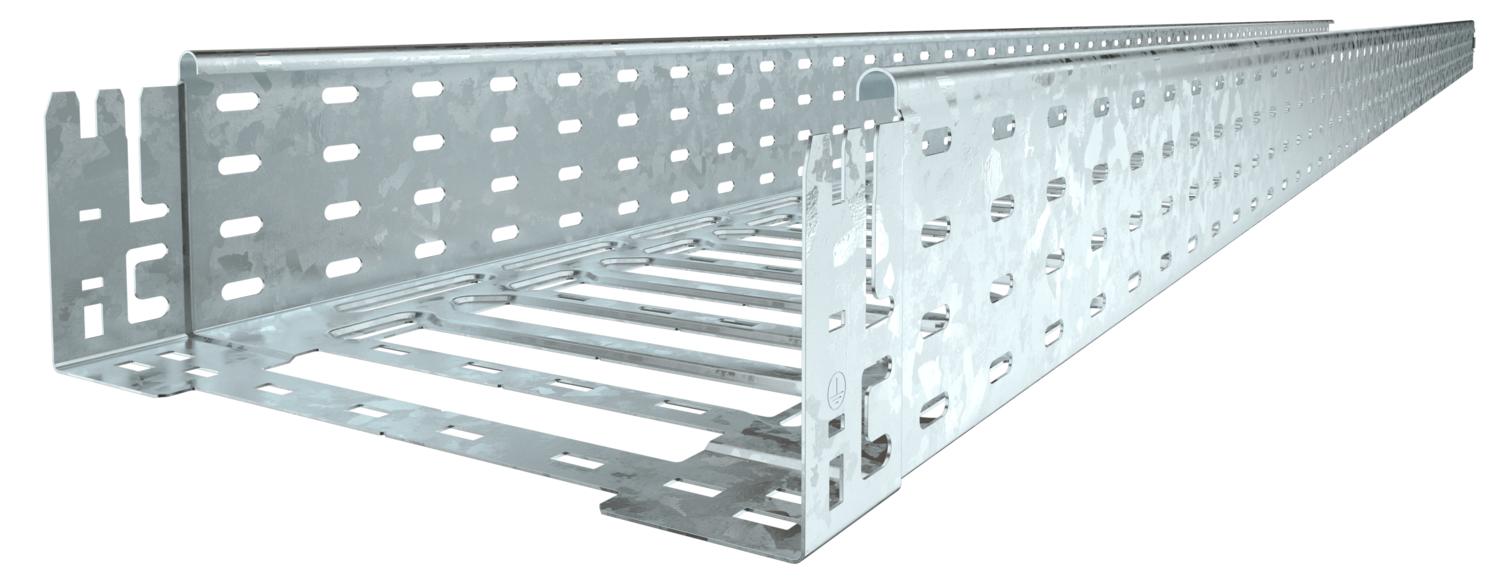

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,3725 kg CO₂e / 1 Meter |
| Dimension | 110x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 10800 mm² |
| Nutzquerschnitt | 108 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß L | 30 mm |
| Maß y | 62 mm |
Belastungen
| Stützabstand 1,5m | 2 kN/m |
|---|---|
| Stützabstand 2,0m | 1,5 kN/m |
| Stützabstand 2,5m | 1,07 kN/m |
| Stützabstand 3,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Werkstoff
Funktionserhalt
Oberfläche
Blechstärke
Farbe
Breite
Art.Nr.
MKSM 110 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
100 mm
6059173
MKSM 120 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
200 mm
6059177
MKSM 130 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
300 mm
6059179
MKSM 140 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
400 mm
6059181
MKSM 150 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
500 mm
6059183
MKSM 160 FT
110 mm
3050 mm
Stahl
nein
tauchfeuerverzinkt
1 mm
zink
600 mm
6059185
