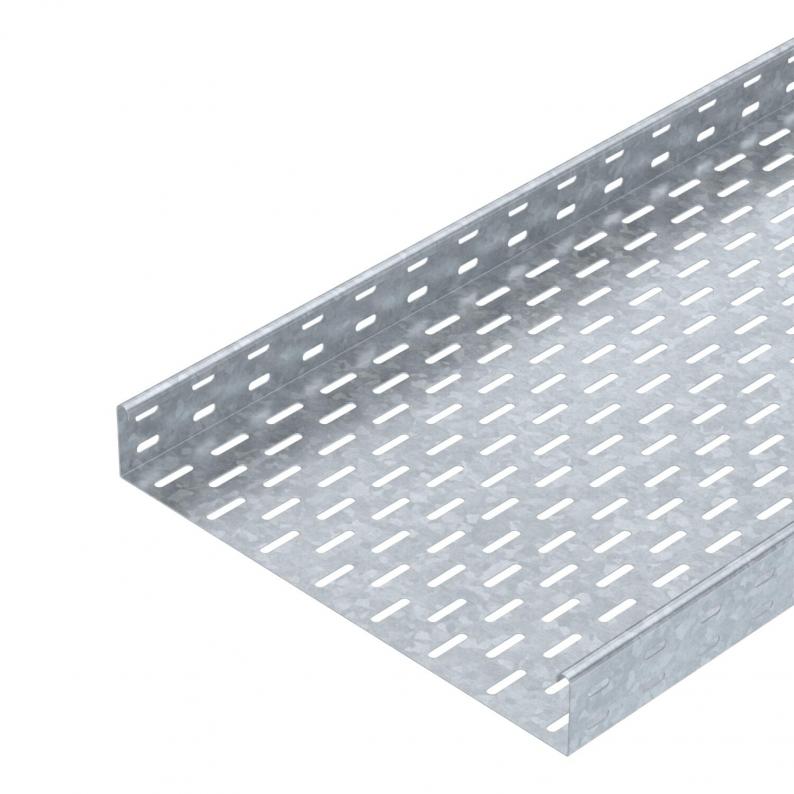

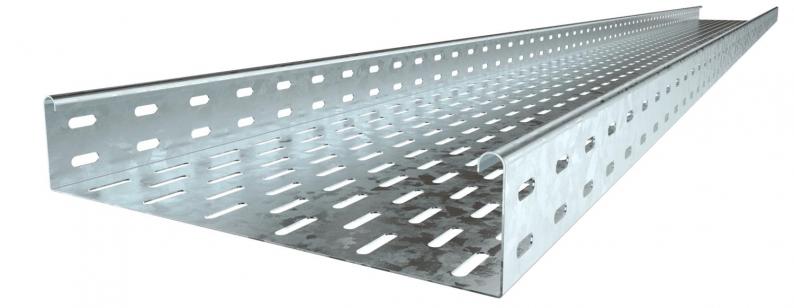

Kabelrinne MKS 60 FT

Kabelrinne MKS 60 FT

Art.Nr. 6055664 | EAN 4012196388035

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.

Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 400
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,9991 kg CO₂e / 1 Meter
Dimension60x400x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt238 cm²
Nutzquerschnitt23800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite400 mm
Höhe60 mm
Länge3000 mm
Maß B400 mm
Maß W400 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067603

Längsverbinder FT
Typ
RLVK 60 FT

kl. VKE: 10 Stück

Art.Nr. 7070322

Stoßstellenleiste DD
Typ
SSLB 400 DD

kl. VKE: 20 Stück

Typ
DRL 400 FT

kl. VKE: 3 m

Ausführungen

Breite
MKS 610 FT
Art.Nr.
6055532
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Breite
100 mm
MKS 615 FT
Art.Nr.
6055559
Blechstärke
1 mm
Breite
150 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Werkstoff
Stahl
Funktionserhalt
nein
MKS 620 FT
Art.Nr.
6055575
Breite
200 mm
Werkstoff
Stahl
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
MKS 630 FT
Art.Nr.
6055613
Blechstärke
1 mm
Funktionserhalt
nein
Breite
300 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 640 FT
Art.Nr.
6055664
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Länge
3000 mm
Blechstärke
1 mm
Werkstoff
Stahl
MKS 650 FT
Art.Nr.
6055699
Blechstärke
1 mm
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Werkstoff
Stahl
Funktionserhalt
nein
MKS 660 FT
Art.Nr.
6055710
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Werkstoff
Stahl
Breite
600 mm
Funktionserhalt
nein
