Kabelrinne MKS 35 FT

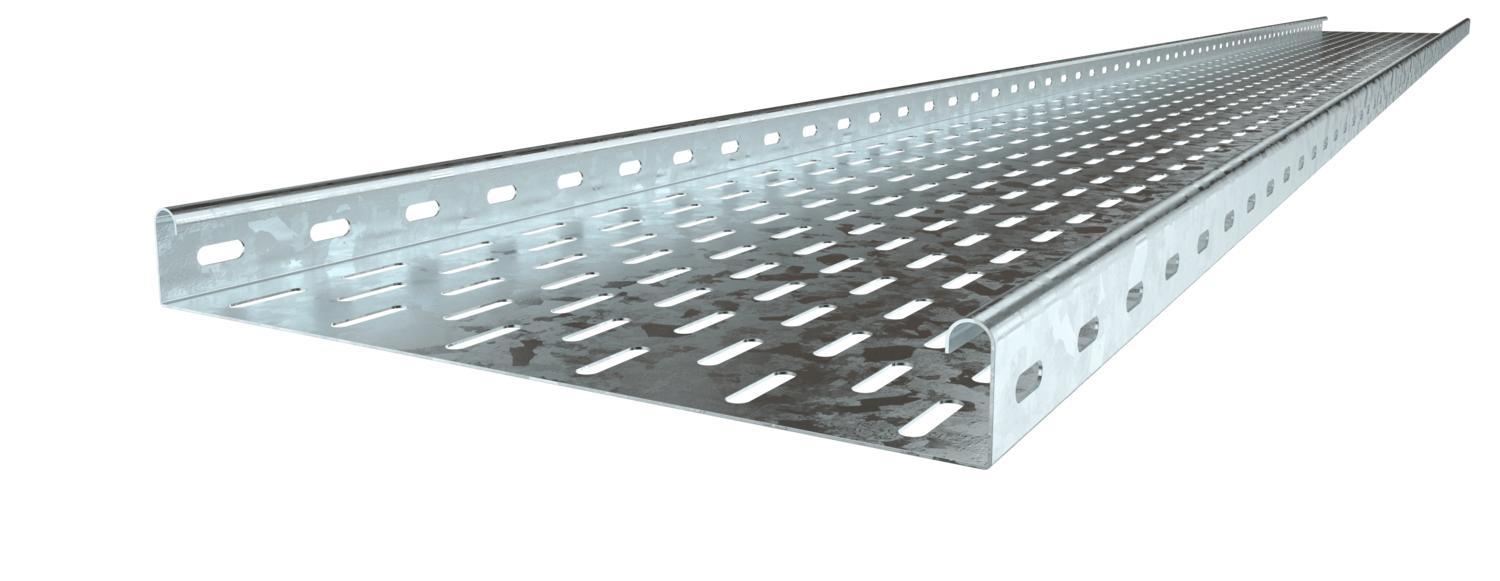

Kabelrinne MKS 35 FT
Art.Nr. 6053106 | EAN 4012196059294
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
MKS 35 = Mittelschweres-Kabelrinnen-System in 35 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 35 x 100 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,6198 kg CO₂e / 1 Meter |
| Dimension | 35x100x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 33 cm² |
| Nutzquerschnitt | 3300 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,0m | 1,2 kN/m |
|---|---|
| Stützabstand 1,5m | 0,75 kN/m |
| Stützabstand 2,0m | 0,55 kN/m |
| Stützabstand 2,5m | 0,3 kN/m |
| Stützabstand 3,0m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Blechstärke
Breite
Oberfläche
Funktionserhalt
Länge
Art.Nr.
MKS 310 FT
Stahl
1 mm
100 mm
tauchfeuerverzinkt
nein
3000 mm
6053106
MKS 315 FT
Stahl
1 mm
150 mm
tauchfeuerverzinkt
nein
3000 mm
6053165
MKS 320 FT
Stahl
1 mm
200 mm
tauchfeuerverzinkt
nein
3000 mm
6053203
MKS 330 FT
Stahl
1 mm
300 mm
tauchfeuerverzinkt
nein
3000 mm
6053300
Breite
MKS 310 FT
Art.Nr.
6053106
Werkstoff
Stahl
Blechstärke
1 mm
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3000 mm
MKS 315 FT
Art.Nr.
6053165
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
150 mm
MKS 320 FT
Art.Nr.
6053203
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
MKS 330 FT
Art.Nr.
6053300
Werkstoff
Stahl
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Breite
300 mm
