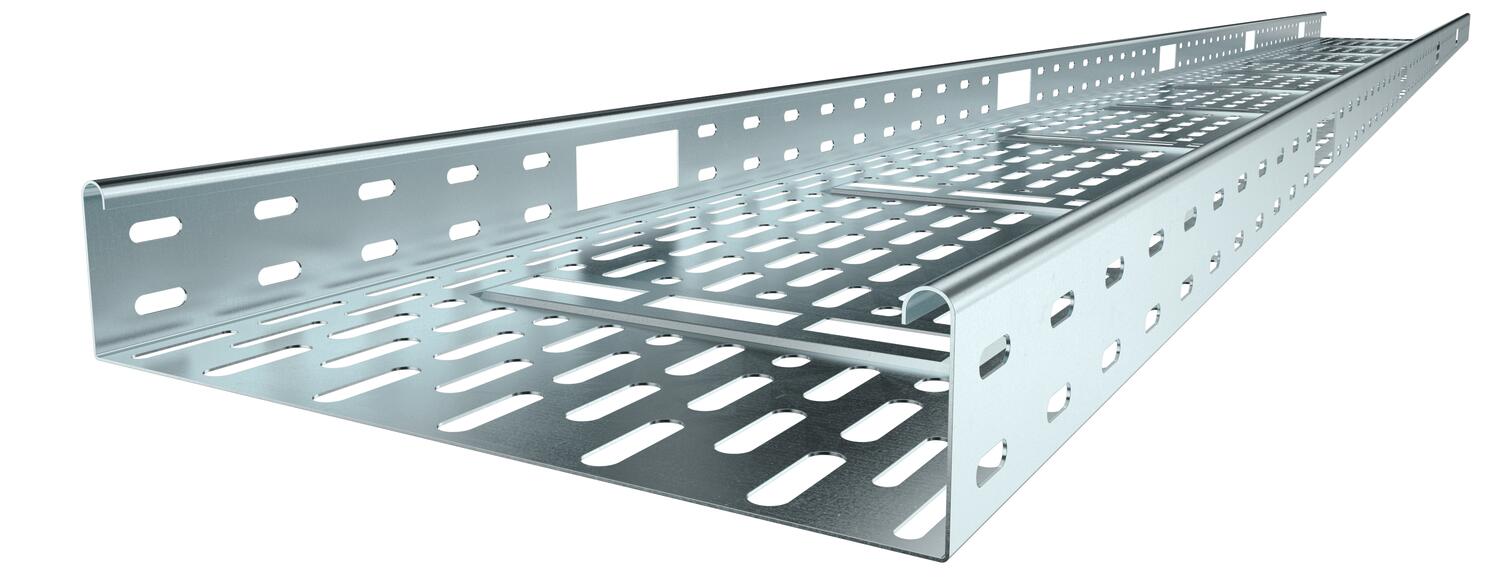

Kabelrinne IKS 60 FS

Kabelrinne IKS 60 FS

Art.Nr. 6087116 | EAN 4012196168439

Alle Ausführungen anzeigen
Art.Nr. / Typ
Blechstärke
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

IKS 60 = Installations-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate4,4545 kg CO₂e / 1 Meter
Dimension60x100x3000
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt58 cm²
Nutzquerschnitt5800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe60 mm
Länge3000 mm
Maß B100 mm

Belastungen

Stützabstand 1,0m0,9 kN/m
Stützabstand 1,5m0,9 kN/m
Stützabstand 2,0m0,7 kN/m
Stützabstand 2,5m0,45 kN/m
Belastungsdiagramm Kabelrinne Typ IKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067603

Längsverbinder FT
Typ
RLVK 60 FT

kl. VKE: 10 Stück

Art.Nr. 7070306

Stoßstellenleiste DD
Typ
SSLB 100 DD

kl. VKE: 20 Stück

Art.Nr. 6036130

45°-Bogen 60 FT
Typ
RB 45 610 FT

kl. VKE: 1 Stück

Ausführungen

Blechstärke
Breite
IKS 610 FS
Art.Nr.
6087116
Oberfläche
bandverzinkt
Werkstoff
Stahl
Blechstärke
1 mm
Länge
3000 mm
Breite
100 mm
Funktionserhalt
nein
IKS 620 FS
Art.Nr.
6087132
Werkstoff
Stahl
Blechstärke
1 mm
Länge
3000 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Breite
200 mm
IKS 630 FS
Art.Nr.
6087140
Funktionserhalt
nein
Länge
3000 mm
Breite
300 mm
Blechstärke
1 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
IKS 640 FS
Art.Nr.
6087159
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
bandverzinkt
Breite
400 mm
Blechstärke
1,5 mm
