Kabelleiter SLCS 110, 3 m C30 FT
Kabelleiter SLCS 110, 3 m C30 FT
Art.Nr. 6207302 | EAN 4012196431854
Art.Nr. / Typ
Breite
Länge
3000 mm
Funktionserhalt
nein
Holmstärke
2 mm
kl. VKE: 3 m
3m
Beschreibung

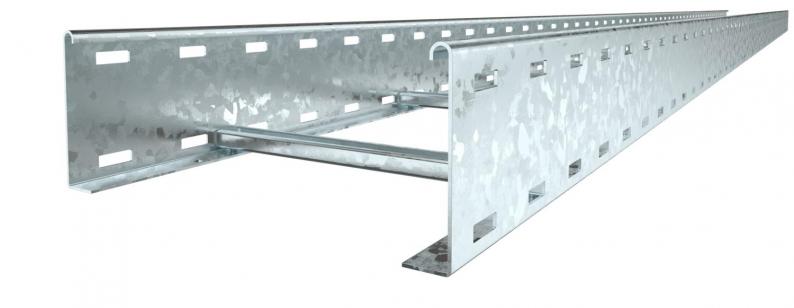

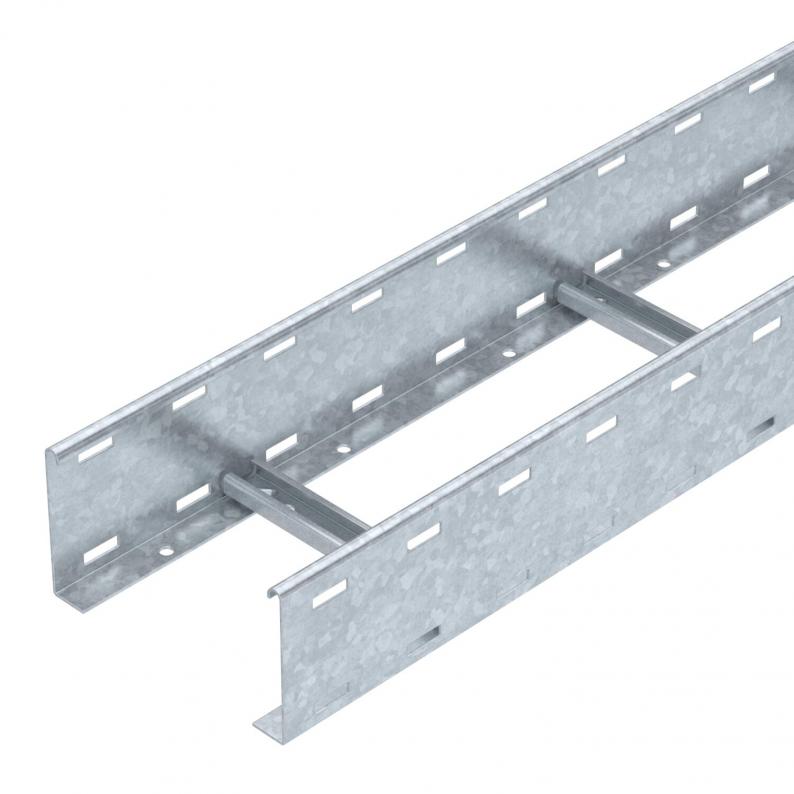

Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil ungelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,4956 kg CO₂e / 1 Meter |
| Dimension | 110x200x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 18000 mm² |
| Nutzquerschnitt | 180 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 2,0m | 4 kN/m |
|---|---|
| Stützabstand 2,5m | 3 kN/m |
| Stützabstand 3,0m | 2,3 kN/m |
| Stützabstand 3,5m | 1,6 kN/m |
| Stützabstand 4,0m | 1 kN/m |
| Stützabstand 4,5m | 0,83 kN/m |
| Stützabstand 5,0m | 0,7 kN/m |
| Stützabstand 6,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
