Kabelleiter mit Z-Sprosse, Standard A2
Kabelleiter mit Z-Sprosse, Standard A2
Art.Nr. 7098192 | EAN 4012195708285
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Holmstärke
5 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

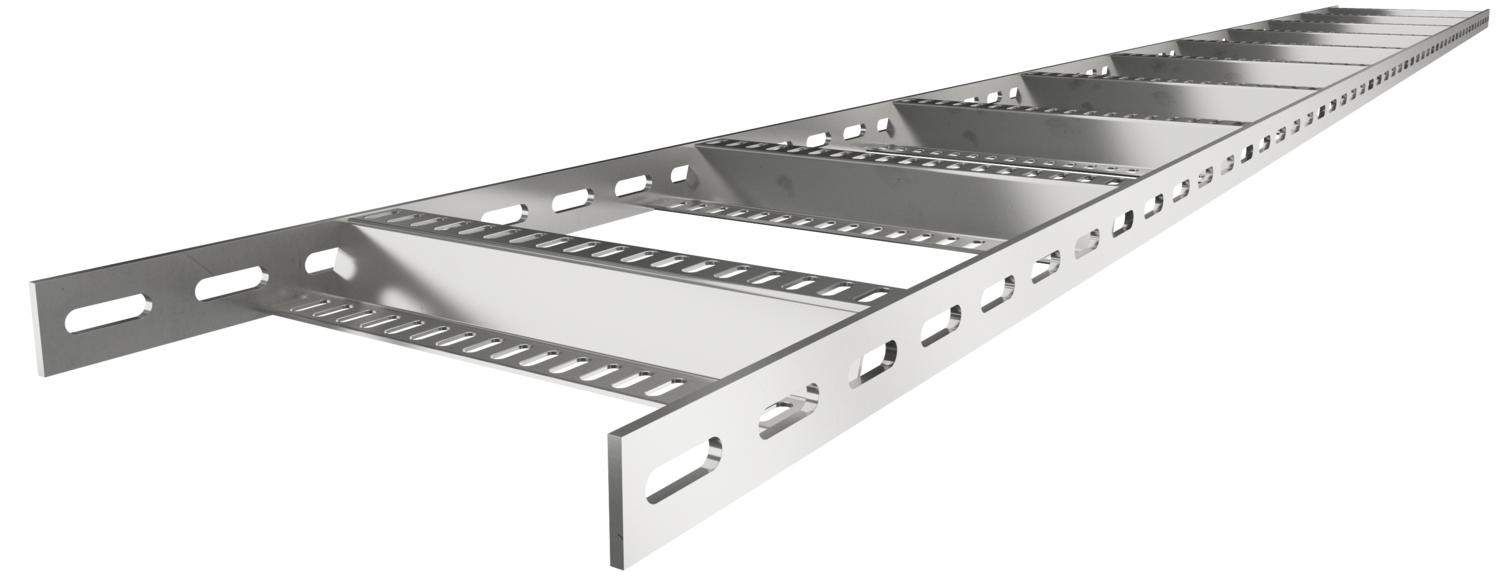

Schiffskabelleiter mit gelochtem Seitenholm in der Seitenhöhe 40 mm mit eingeschweißten, gelochten Z-Sprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV.
Technische Daten
Technische Daten
| Abmessung | 40x100 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 18,806 kg CO₂e / 1 Meter |
| Dimension | 40x110x3000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 3000 mm |
| Maß B | 110 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 1,5 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Funktionserhalt
Holmstärke
Länge
Art.Nr.
SLZ 100 A2
100 mm
nein
5 mm
3000 mm
7098192
SLZ 200 A2
200 mm
nein
5 mm
3000 mm
7098194
SLZ 300 A2
300 mm
nein
5 mm
3000 mm
7098196
SLZ 400 A2
400 mm
nein
5 mm
3000 mm
7098198
SLZ 500 A2
500 mm
nein
5 mm
3000 mm
7098200
SLZ 600 A2
600 mm
nein
5 mm
3000 mm
7098202
