Kabelleiter mit Z-Sprosse, leicht
Kabelleiter mit Z-Sprosse, leicht
Art.Nr. 7098032 | EAN 4012195707745
Art.Nr. / Typ
Breite
Holmstärke
3 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

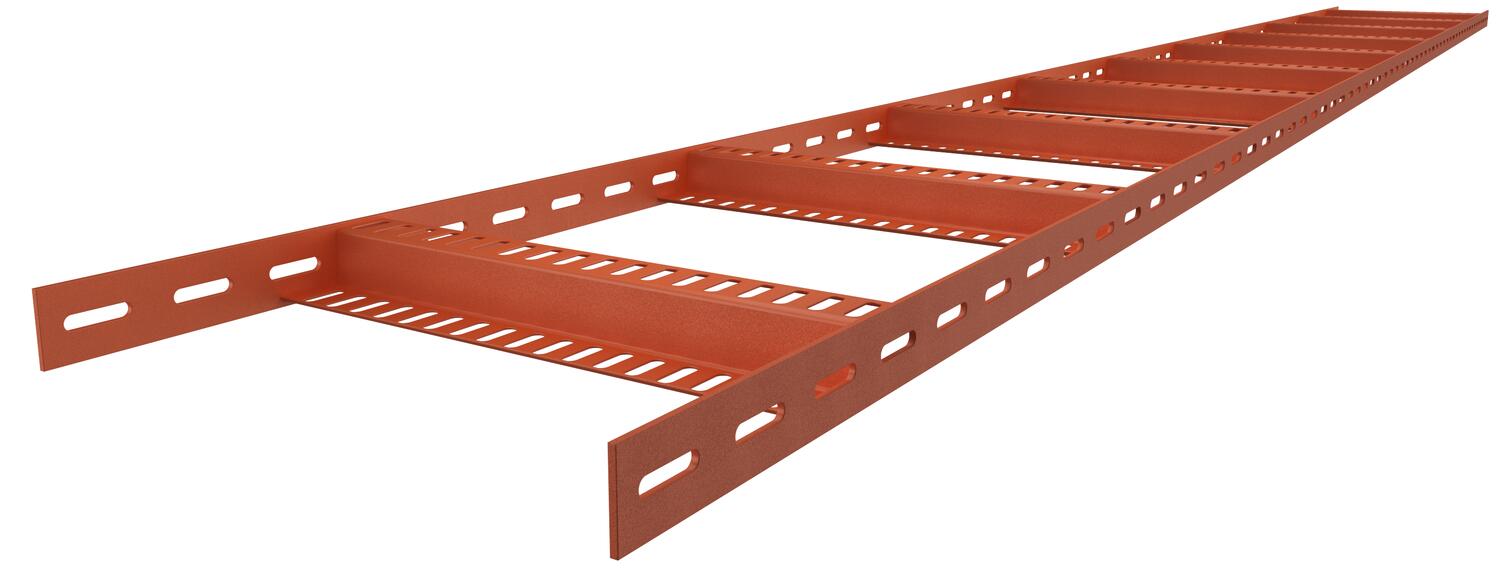

Schiffskabelleiter leichte Ausführung, mit gelochtem Seitenholm in der Seitenhöhe 35 mm mit eingeschweißten, gelochten Z-Sprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV. Schweißgrundierung Typ SIGMA-WELD 199, auch in weiß erhältlich.
Technische Daten
Technische Daten
| Abmessung | 35x100 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,4857 kg CO₂e / 1 Meter |
| Dimension | 35x106x3000 |
| Farbe | rostrot |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | schweißgrundiert |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 106 mm |
Belastungen
| Stützabstand 1,5m | 1,5 kN/m |
|---|---|
| Stützabstand 2,0m | 0,85 kN/m |
| Stützabstand 2,5m | 0,35 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
