Kabelleiter mit Trapez-Sprosse, Standard A2
Kabelleiter mit Trapez-Sprosse, Standard A2
Art.Nr. 7097094 | EAN 4012195707028
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Holmstärke
5 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

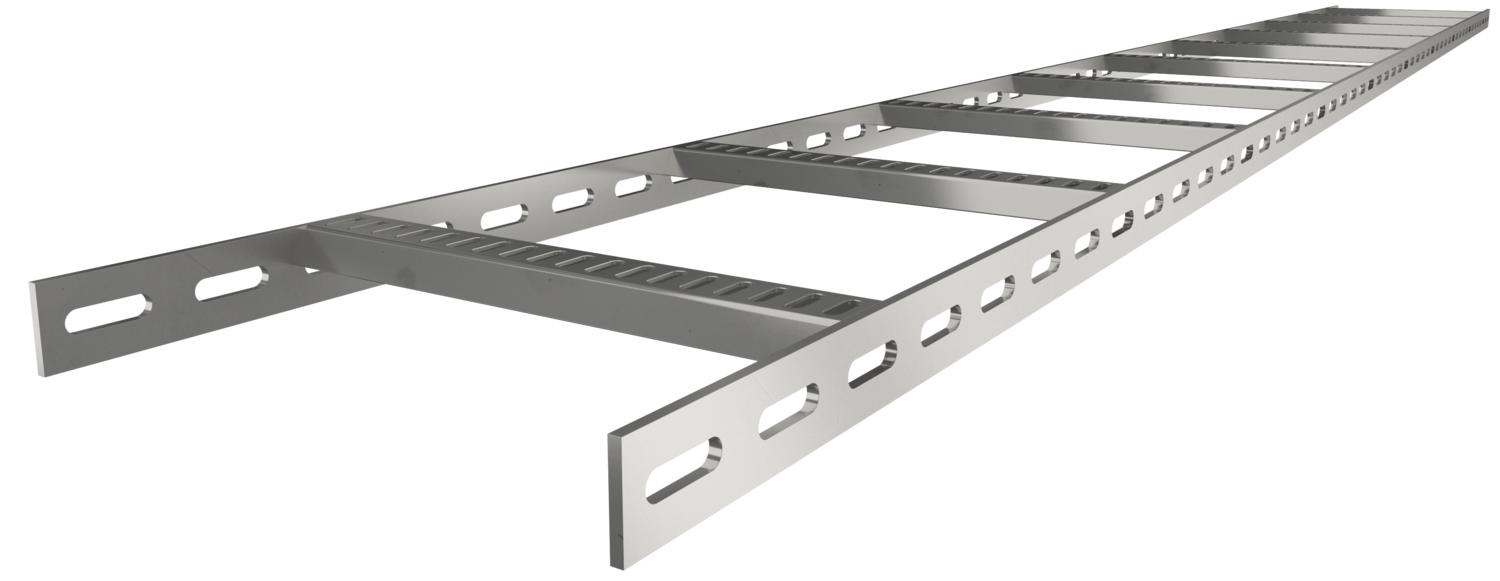

Schiffsbau-Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 40 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV.
Technische Daten
Technische Daten
| Abmessung | 40 X 110 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 17,4887 kg CO₂e / 1 Meter |
| Dimension | 40x110x3000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 3000 mm |
| Maß B | 110 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 1,2 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
