Kabelleiter mit Trapez-Sprosse, leicht A2
Kabelleiter mit Trapez-Sprosse, leicht A2
Art.Nr. 7097080 | EAN 4012195706922
Art.Nr. / Typ
Breite
Länge
2000 mm
Holmstärke
3 mm
Funktionserhalt
nein
kl. VKE: 2 m
2m
Beschreibung

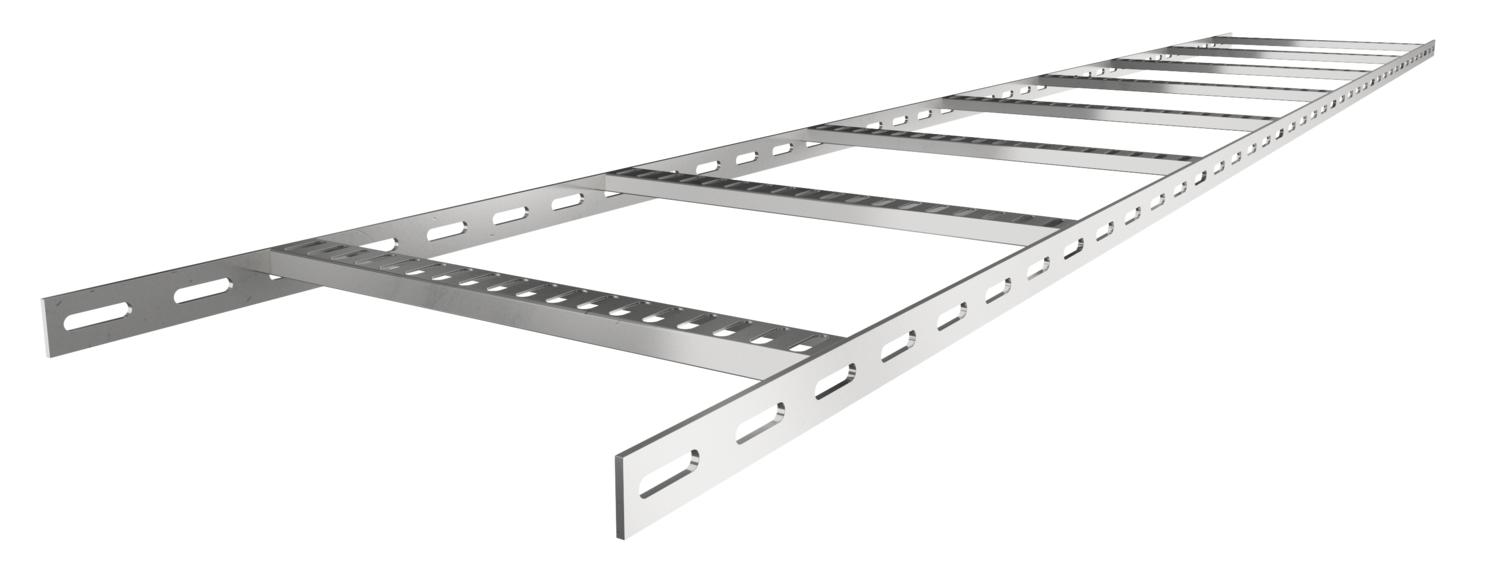

Schiffsbau-Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV.
Technische Daten
Technische Daten
| Abmessung | 25 X 75 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,4056 kg CO₂e / 1 Meter |
| Dimension | 25x81x2000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 250 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 75 mm |
|---|---|
| Höhe | 25 mm |
| Länge | 2000 mm |
| Maß B | 81 mm |
Belastungen
| Stützabstand 1,0m | 1,6 kN/m |
|---|---|
| Stützabstand 1,5m | 0,65 kN/m |
| Stützabstand 2,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Holmstärke
Funktionserhalt
Art.Nr.
SL 42 075 A2
2000 mm
75 mm
3 mm
nein
7097080
SL 42 100 A2
2000 mm
100 mm
3 mm
nein
7097082
SL 42 150 A2
2000 mm
150 mm
3 mm
nein
7097084
SL 42 200 A2
2000 mm
200 mm
3 mm
nein
7097086
SL 42 250 A2
2000 mm
250 mm
3 mm
nein
7097088
SL 42 300 A2
2000 mm
300 mm
3 mm
nein
7097090
Breite
SL 42 075 A2
Art.Nr.
7097080
Länge
2000 mm
Breite
75 mm
Holmstärke
3 mm
Funktionserhalt
nein
SL 42 100 A2
Art.Nr.
7097082
Länge
2000 mm
Funktionserhalt
nein
Breite
100 mm
Holmstärke
3 mm
SL 42 150 A2
Art.Nr.
7097084
Breite
150 mm
Länge
2000 mm
Holmstärke
3 mm
Funktionserhalt
nein
SL 42 200 A2
Art.Nr.
7097086
Holmstärke
3 mm
Breite
200 mm
Funktionserhalt
nein
Länge
2000 mm
SL 42 250 A2
Art.Nr.
7097088
Funktionserhalt
nein
Länge
2000 mm
Holmstärke
3 mm
Breite
250 mm
SL 42 300 A2
Art.Nr.
7097090
Länge
2000 mm
Holmstärke
3 mm
Breite
300 mm
Funktionserhalt
nein
