Kabelleiter LG 60, 6 m VS A2
Kabelleiter LG 60, 6 m VS A2
Art.Nr. 6208703 | EAN 4012195064428
Art.Nr. / Typ
Breite
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
6000 mm
Holmstärke
1,5 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

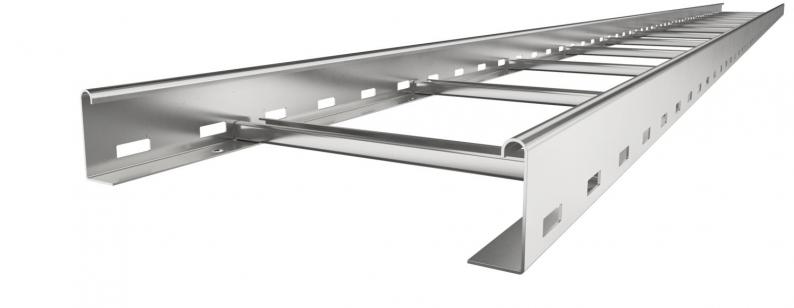

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 60x300x6000 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,2547 kg CO₂e / 1 Meter |
| Dimension | 60x300x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 148 cm² |
| Nutzquerschnitt | 14800 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
Belastungen
| Stützabstand 1,5m | 3,1 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Länge
Holmstärke
Oberfläche
Funktionserhalt
Art.Nr.
LG 620 VS6 A2
200 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
blank, nachbehandelt
nein
6208700
LG 630 VS6 A2
300 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
blank, nachbehandelt
nein
6208703
LG 640 VS6 A2
400 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
blank, nachbehandelt
nein
6208706
LG 650 VS6 A2
500 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
blank, nachbehandelt
nein
6208709
LG 660 VS6 A2
600 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
blank, nachbehandelt
nein
6208712
